LUMITEK红外显示卡,LUMITEK Q-32-R红外显示卡,LUMITEK infrared sensor

LUMITEK红外显示卡,LUMITEK Q-32-R红外显示卡,LUMITEK infrared sensor

型号:Q-32-R 类别: 光测量仪器 品牌:美国LUMITEK pdf资料: LUMITEK红外显示卡,LUMITEK Q-32-R红外显示卡,LUMITEK infrared sensor.pdf
采购热线:0755-28917660  15813841944 在线咨询产品    LUMITEK红外显示卡,LUMITEK Q-32-R红外显示卡,LUMITEK infrared sensor在线咨询QQ:274798107
LUMITEK红外显示卡(infrared sensor)是基于被称为“电子捕获”的工作原理。以荧光体为基础的化合物,用来吸收和“诱捕”来自短波的光能量,从更长的红外波长激发后,以可见光的形式释放储存的光。可以观察到的局部辉光,跟存储光能量和激发感应区域的红外光功率大小有关。
LUMITEK红外显示卡,LUMITEK Q-32-R红外显示卡

将LUMITEK红外显示卡,LUMITEK Q-32-R红外显示卡,LUMITEK infrared sensor的上转换材料暴露在IR红外光照射,局部会产生发散的可见光,可用于探测和定位红外光斑。这些红外显示卡提供了一种低成本的方式,替代激光观察仪和光束轮廓分析仪,为用户提供了一种即时可见的图像来确定光束位置和近似光束大小。此外,红外显示卡的高灵敏度为各种IR光源和元件(如红外发光二极管、光纤等)的用户提供了一种有效的工具来确定IR光的存在与否。

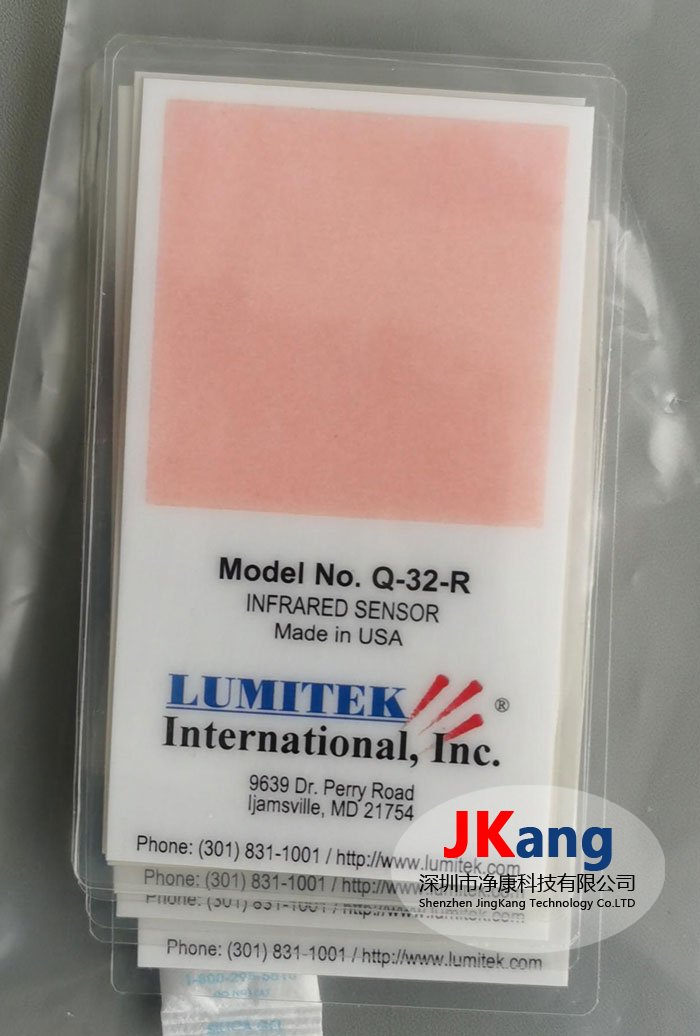

LUMITEK红外显示卡,LUMITEK Q-32-R红外显示卡

使用下面的图表来确定最适合你需要的荧光体材料,或者让应用工程师来帮助你选择。

ET® 荧光体

峰值发射波长

( nm )   / color

IR 波长范围 (µm )

大约最低IR强度(暗室)

大约最低IR强度(室内光)

泵浦波长

分辨率 (典型值)

Q-11

625 / orange

0.7 - 1.4

12µW/cm2

500µW/cm2

visible....UV

3 Lp/mm

Q-16

485/blue-green

0.7 - 1.4

10µW/cm2

500µW/cm2

visible...UV

3 Lp/mm

Q-32

650 / red

0.8 - 1.7

8µW/cm2

500µW/cm2

visible...UV

3 Lp/mm

Q-42

640/ deep orange

0.7 - 1.6

3µW/cm2

100µW/cm2

visible...UV

3 Lp/mm

F-16(ceramic only )

640/ deep orange

10.6

100mW/cm2

500mW/cm2

visible...UV

3 Lp/mm

L-IR

550 / green

0.9-1.1

NA

NA

Not Required

NA


LUMITEK红外显示卡,LUMITEK Q-32-R红外显示卡

在选择合适的荧光体材料后,选择适合您的应用的LUMITEK产品 -------

LUMITEK红外显示卡,LUMITEK Q-32-R红外显示卡
高分辨率红外显示卡



(CF16-R, CQ42-R, CQ16-R),适合用于红外激光源(ND-YAG & CO2),这些光源容易烧穿标准的红外显示卡。

这些显示卡尺寸为2.5英寸x 4英寸,有效荧光体区域直径是2英寸。对于CO2激光器,使用热激发型号CF-16。这个显示卡大约需要红外光照射区达到1瓦特/平方厘米或增加1到2°C升温,与周围的荧光体相比。为了保持荧光体的发光,可能需要一只长波紫外线灯。CQ42-R是耐高温的,但在日光下只需要1 / 4到1 /2mw/ cm2的IR红外照射能量。在昏暗的环境,它只需要20-30μw / cm2红外照射。

LUMITEK红外显示卡,LUMITEK Q-32-R红外显示卡
激光束调整显示卡



(Q ** - CC或APT - R或T)

受欢迎的三种荧光体材料被涂覆在坚硬的聚碳酸酯衬底上,厚度为C英寸。

尺寸为2“x 4”,并带有同心圆或x - y轴十字线图案。都可以选择透射或反射模式。它们可被夹紧、钻孔、螺栓固定,或以其他方式固定在各种装置上永久安装。它们都有2毫米间距的测量线。照射红外信号的空间坐标不仅是可见的,而且是可测量的。



光学玻璃红外显示卡

Q* *——IRSCR-27

直径27毫米的光学透明玻璃,你可以选择我们的一种荧光体,它附着在玻璃基板的一面。从你的激光器或LED光源发射的红外辐射将从显示卡的任何一侧显现出来。



塑封红外显示卡

(Q - * - R或T)

这些塑封的反射或透射式显示卡是最常用的产品。荧光体位于透明塑料膜的夹层,适用于广泛的近红外探测和成像应用。可以使用我们所有的荧光体材料,总体尺寸为2.5x 4英寸,有效区域2 x 2英寸。其他尺寸可按要求提供。



黏贴式红外显示卡

ADQ** - 2"x2 "或4 "x4"

柔性显示卡可以被切成任何想要的形状。撕开背面保护贴,按压到位,可以黏贴到大多数的表面。荧光体涂覆在透明的聚酯薄膜上,背面带粘性薄膜。当粘结在反射材料上,显示卡将具有最大的红外灵敏度,也可以应用于透明材料,以便从显示卡的两侧观察。我们所有的荧光体都可以做成这种类型。定制尺寸可根据要求提供。



LUMITEK红外显示卡,LUMITEK Q-32-R红外显示卡,LUMITEK infrared sensor

紫外线显示卡

(U - 21- R或T)

不同于我们的上转化的荧光体,这种材料将紫外线转换成可见光的波长。这种材料在250nm到500nm波长具有高灵敏度。它的尺寸和我们其他的卡片一样,但是荧光体没有塑封,这样就不会抑制紫外线的透射。显示卡的总体尺寸为2.5x 4英寸,有效区域2x 2英寸。其他尺寸可按要求提供。

LUMITEK红外显示卡,LUMITEK Q-32-R红外显示卡,LUMITEK infrared sensor



特殊显示卡产品

Lumitek还可以提供特制显示卡产品,例如带私人标志、名片或其他定制尺寸。

LUMITEK红外显示卡,LUMITEK Q-32-R红外显示卡可以为你提供产品,替代以前柯达显示卡的型号表如下。

KODAK#

KODAK DESCRIPTION

LUMITEK #

827 8673

¾" x ¾" screen size Translucent IR Detection Stick

Q_11_T Stick ¾" x ¾"

824 2067

¾" x ¾" screen size Reflective & Translucent Stick

None

823 3124

¾" x ¾" screen size Reflectant IR Detection Card

Q_32_R Stick ¾" x ¾"

814 9718

2" x 2" screen size Reflectant IR Detection Card

Q_32_R 2" x 2"

808 5292

2" x 3" screen size Reflectant IR Detection Card

NONE

143 8522

4" x 5" screen size Reflectant IR Detection Card

Q_32_R45 4" x 5"

834 5282

¾" x ¾" screen size Reflectant IR Detection Card

Q_11_R Stick ¾" x ¾"

174 2048

2" x 2" screen size Reflectant IR Detection Card

Q_11_R 2" x 2"

192 1709

2" x 3" screen size Reflectant IR Detection Card

NONE

192 2558

4" x 5" screen size Reflectant IR Detection Card

Q_11_R45 4" x 5"

837 2997

8" x 10" screen size Reflectant IR Detection Card

Q-11-ADQ 8" x 10"

845 4027

¾" x ¾" screen size Translucent IR Detection Card

Q_11_T Stick ¾" x ¾"

183 4753

2" x 2" screen size Translucent IR Detection Card

Q_11_T 2" x 2"

845 7525

2" x 3" screen size Translucent IR Detection Card

NONE

826 2917

4" x 5" screen size Translucent IR Detection Card

Q_11_T45 4" x 5"

849 6754

8" x 10" screen size Translucent IR Detection Card

Q-11-ADQ 8" x 10"


Lumitek推出一种新的红外传感器产品

*适合YAG激光器和IR LED的用户

*不需要预充光能*

*稳定的光输入得到恒定的光输出*


荧光体

峰值发射光

IR红外波长

L-IR

Blue / Green

900 – 1100 nm
