RMG 4015裂纹深度计,德国KD RMG4015裂纹测深仪

新型Karl Deutsch RMG 4015裂缝深度计可测量铁,黑色金属和奥氏体钢工件上的裂缝深度,也可用于铜,黄铜,铝和其他有色金属的裂缝。为了测量斜裂缝,可以使用特殊的斜裂缝探头。

RGM 4015使用电势原理:带有四个弹簧加载且镀金的接触销的探头穿过裂缝放置在工件上进行测量。恒定的交流电通过两个销钉进入工件。其他两个引脚则测量裂纹两端的电压降,从而得出裂纹的深度。仪器的交流电利用集肤效应,该效应迫使电流跟随导体的表面,并因此遵循裂纹的轮廓。仪器的微处理器监视操作和测量值的形成。

对于倾斜裂纹,该仪器还具有用于确定倾斜裂纹的附加测量功能,这有助于确定裂纹相对于材料表面的倾斜度。测量是通过特殊的四针探针执行的,该探针允许您将外部电流极连接到裂缝的左侧或右侧。通过读数和所测裂纹深度的差异,仪表将确定垂直于表面的倾斜度和投影。

RMG 4015裂纹深度计,德国KD RMG4015裂纹测深仪

Karl Deutsch RMG  4015

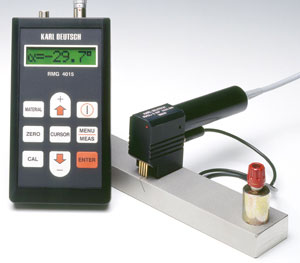

RMG 4015带有用于测量倾斜裂缝的探头

RMG 4015裂纹深度计,德国KD RMG4015裂纹测深仪特征:

小型电池供电的移动仪器
以毫米或英寸显示裂缝深度
菜单引导操作
铁磁材料倾斜裂纹的裂纹深度测量
倾斜裂纹的方向可以通过特殊的探头设置确定
坚固的探头设计
三种标准探针可用于大多数工件
特殊探头可用于形状复杂且难以到达裂纹位置的表面
坚固,可更换且镀金的接触针
打印机和PC的接口
记忆测量的裂纹深度
快速评估(每秒1次测量)
单次和连续测量操作
附件范围广泛:控制块,抛光绒布和自捻或针接触销

RMG 4015裂纹深度计,德国KD RMG4015裂纹测深仪
rmg-4015倾斜裂纹

RMG 4015裂纹深度计,德国KD RMG4015裂纹测深仪
rmg-4015-正常裂纹
确定角度后倾斜裂缝的裂缝深度测量    在小面积上测量正常裂缝

RMG 4015裂纹深度计,德国Karl Deutsch RMG4015裂纹测深仪探头选择:

标准探头(所有尺寸以毫米为单位)  规格
 RGM-4015-标准探针 探针RMSQ 0°
针的方形排列,用于测量难以到达的位置的正常裂纹。
包括1个备用接触针(标准针)
 Karl Deutsch rmg 4015标准探针 RMSL 90°
90°直角探头,带有线性布置的接触针,用于测量正常裂缝(例如,钻孔内部或管子内部),
包括1套备用接触针(标准针)
Karl Deutsch RMG 4015裂缝深度计标准探针 探针RMSL-S°
线性布置的接触针,用于测量倾斜和法向裂纹。探头的设计可以测量难以到达的位置。
包括外部磁体作为第二个电流极,电缆和一组备用的接触针(标准针)
Karl Deutsch RMG 4015裂缝深度计标准探针 探头RMSL-S 90°
90°直角探头,带有线性布置的接触销,用于测量倾斜和正常裂纹(例如,在钻孔内部或管子内部)。
包括外部磁铁作为第二电流极化电缆和1套备用接触针(标准针)
 Karl Deutsch RMG 4015裂缝深度计标准探针 探针RMSL 0°
线性排列的接触针,用于测量正常裂缝。探头的设计允许对难以到达的位置进行测量。
包括1套备用接触针(标准针)
特殊探头(所有尺寸以毫米为单位)  技术指标

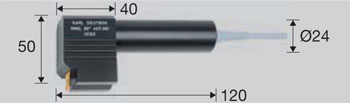

 Karl Deutsch RMG 4015裂缝深度计专用探头 特殊探针RMSL 90°
90°直角探针,带有线性布置的接触针,用于测量正常裂缝。通过特殊布置的销,可以测量宽度大于2.54毫米(0.1英寸)的裂缝。

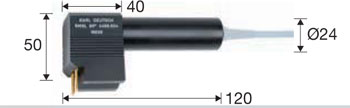

Karl Deutsch RMG 4015裂缝深度计专用探头 特殊探针RMSQ 90°
90°直角探针,针脚成方形排列,可测量非常狭窄的间隙中的细小裂缝。
 Karl Deutsch RMG 4015裂缝深度计专用探头 特殊探头RMSQ 0°
销的正方形布置,用于测量很难到达的位置(例如,深孔或凹槽内)的正常裂纹。

RMG 4015裂纹深度计,德国Karl Deutsch RMG4015裂纹测深仪技术参数:

应用: 导电材料表面裂纹的深度测量
测量原理: 交流电降法
电源: 2个1.5V AA碱性锰干电池或2个1.2V AA镍镉或镍氢可充电电池。电池电量耗尽时,光学报警。
工作时间: 碱锰电池至少需要11.5小时。
数据存储: 总共最多可以存储300个批次的3850个值。对于每一批,可以打印出统计评估。该评估确定最小值,最大值,平均值和标准偏差。
测量范围: 对于铁质材料,为0毫米至99毫米/ 0英寸至3.9英寸;对于铝,铜和黄铜,为0毫米至12毫米/ 0英寸至0.5英寸。
测量精度: 取决于材料和测量范围。铁磁性材料的两点材料校正的典型数字是3%至15%,奥氏体材料的2点材料校正是3%至25%。
串行接口: RS232C到KARL DEUTSCH打印机或PC:4800波特,8个数据位,1个停止位,无奇偶校验位。提供USB适配器。
环境条件: 工作温度:从0°C到45°C,存储温度: -20°C到60°C(已卸下电池)。插入电池的温度范围为0°C至45°C(取决于电池类型和品牌)。
尺寸:(宽x高x深) 83毫米x 151毫米x 35毫米/ 3.3英寸x 5.9英寸x 1.4英寸
重量:  225克/ 8盎司
