WhaleTeq AECG100脉搏血氧心电测试仪,ECG PPG性能测试仪
型号：AECG100 类别： 质控仪器 品牌：台湾WhaleTeq pdf资料: WhaleTeq AECG100脉搏血氧心电测试仪,ECG PPG性能测试仪.pdf
采购热线：0755-28917660 15813841944
在线咨询产品
WhaleTeq AECG100脉搏血氧心电测试仪,ECG PPG性能测试仪可同时输出ECG和PPG模拟信号。可调时差参数以生成各种脉搏波传播时间（PWTT）信号。标准覆盖范围：IEC 60601-2-47，中国YY0885。适用于研发，合规性和生产线测试
WhaleTeq AECG100脉搏血氧心电测试仪,ECG PPG性能测试仪特点：
AECG100 绿光 LED PPG 模块
AECG100 红光与红外光 LED PPG 模块
ECG 心电图测试
符合 YY-0782 及 IEC 60601-2-47 医疗标准，ECG 波形及参数皆可调整
PWTT 脉搏波传导时间测试
WhaleTeq AECG100脉搏血氧心电测试仪,ECG PPG性能测试仪技术参数：
WhaleTeq AECG100脉搏血氧心电测试仪,ECG PPG性能测试仪特点：
- 多功能综合性能测试仪，兼容于使用 ECG 心电及 PPG 光学心率技术穿戴式装置
- AECG100 ECG 模块依据移动式心电图机标准测试线路之要求设计，输出讯号完全符合医疗标准，可选择搭配单信道或双信道光学 PPG 模块
- AECG100 单信道光学模块可提供 PPG 心率模拟讯号，双信道光学模块提供 SpO2 血氧饱和度仿真讯号
- PWTT 脉搏波传导时间参数可调整，有效提升血压测量算法精确度
- 不同测试项目的测试参数可储存及读取，可排序做整合测试，有效降低人为错误，节省人力支出
- 可拨放原始资料 Raw Data 波形，重现临床验证收集的资料
- AECG 标准辅助软件简化测试步骤，点击鼠标即可完成医疗标准所需测试
- SDK 软件开发工具包提供用户编写自动化测试软件的弹性
AECG100 绿光 LED PPG 模块
- 内建 PD 及绿光 LED
- PD 可侦测待测物 LED 亮度及行为
- 绿光 LED 提供 PPG 心率模拟讯号

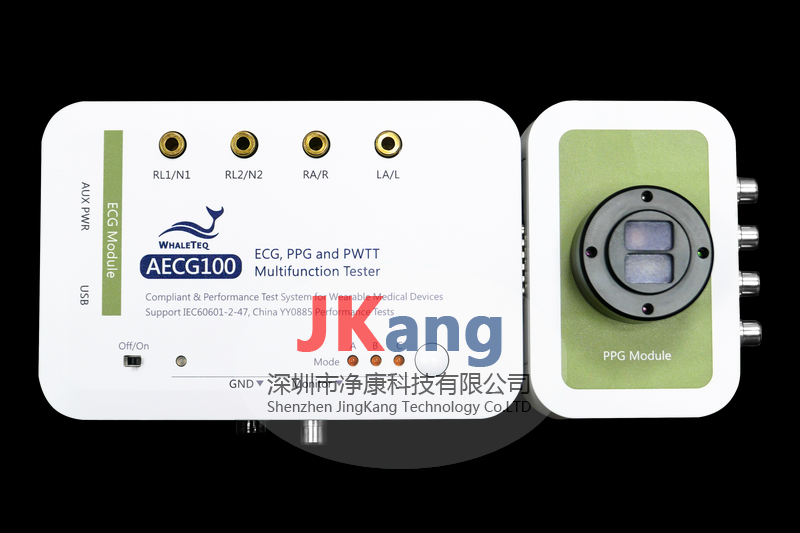

AECG100 红光与红外光 LED PPG 模块
- 内建 PD 、 红光 LED 与红外光 LED
- PD 可侦测待测物 LED 亮度及行为
- 红光及红外光 LED 提供 SpO2 血氧饱和度仿真讯号
ECG 心电图测试
符合 YY-0782 及 IEC 60601-2-47 医疗标准，ECG 波形及参数皆可调整
PWTT 脉搏波传导时间测试
- 同步输出 ECG 及 PPG 讯号
- ECG 及 PPG 波形的时间差可调整
WhaleTeq AECG100脉搏血氧心电测试仪,ECG PPG性能测试仪技术参数：
| 心电图模式参数 | 规格 |
|---|---|
|
主输出电压分辨率 |
2.5μV（DAC分辨率） |
|
主输出电压精度 |
幅度为0.5mVpp或更高时为±1％ |
| 频率/脉冲重复率精度 | ±1％ |
| 起搏脉冲幅度范围 | ±1mV〜±1000mV的 |
| 起搏脉冲幅度精度 |
±2mV脉冲：±1％ > 2mV脉冲，<-2mV：±10％ |
| 起搏脉冲宽度范围 | 0.1ms〜2ms |
| 起搏脉冲宽度分辨率 | 0.1毫秒 |
| 起搏脉冲宽度精度 | ±5微秒 |
| 起搏脉冲上升/下降时间 | 5微秒 |
| 起搏脉冲超调 | <1％ |
| 起搏脉冲设定时间 | <1％ |
| 采样率 | 1K（普通模式）; 10K（原始数据模式） |
| 采样率精度 | 取决于系统时钟精度 |
|
直流偏移范围 （固定，无噪声，来自内部超级电容器） |
-300mV，+ 300mV |
|
直流偏移精度 （固定，无噪声，来自内部超级电容器） |
±1％ |
|
直流偏移范围 （可变，可能包括高达50μVpp的噪声） |
0〜±500毫伏 |
|
直流偏移精度 （可变，可能包括高达50μVpp的噪声） |
±1％ |
| RCA输出幅度范围 | 心电图电极输出x1000，最大10V |
| RCA输出幅度精度 | 幅度为0.5Vpp或更高时为±1％ |
| PPG模式参数 | 规格 |
|---|---|
| BPM范围 | 30〜300BPM |
| BPM分辨率 | 1 BPM |
| BPM准确性 | ±1 BPM |
| LED交流电平参考输出范围（RCA） | 0〜3 V（全范围） |
| LED交流电平参考输出分辨率 | （1/3000）全范围 |
| LED交流电平参考输出精度 | ±6％ |
| 流明范围 |
50〜925 Lux（全范围）（距离扩散膜5mm） |
| 流明分辨率 | （1/3000）全范围 |
| 流明精度 | ±6％ |
| 光波长范围 | 525纳米 |
| 光波长分辨率 | ±10纳米 |
| 信噪比 | > 51dB（带USB隔离器） |
| PD响应时间（上升） | 典型值为1μs（因DUT LED强度而异） |
| PD响应时间（下降） | 典型值为1μs（因DUT LED强度而异） |
| SpO2参数 | 规格 |
|---|---|
| BPM范围 | 30〜300 BPM |
| BPM分辨率 | 1 BPM |
| BPM准确性 | ±1 BPM |
| LED交流电平参考输出范围（RCA） | 0〜3V（全量程） |
| LED交流电平参考输出分辨率（RCA） | （1/3000）全频 |
| LED交流电平参考输出精度（RCA） | ±6％ |
| PI（交流电/直流电）范围 |
0.025％〜30％ （AC / DC，随AC或DC电平而变化） |
| 光波长范围 | 红色：660nm；红外：940nm或880nm |
| 光波长精度 | 红色：±10nm; 红外线：±10nm |
| 信噪比 | > 51DB（带USB隔离器） |
| PD上升响应时间 | 典型值为1μs（因DUT LED强度而异） |
| PD下降响应时间上升 | 典型值为1μs（因DUT LED强度而异） |
| Spo2（％）范围 | 30％〜100％ |
| Spo2（％）分辨率 | 1％ |
| Spo2（％）准确度 |
使用一阶多项式设置R曲线，±1〜±3（％）@ 70〜100（％）+ DUT的指定精度;使用二阶多项式设置R曲线，±1〜±2（ ％）@ 70〜100（％）+ DUT的指定精度 |
| PWTT模式参数 | 规格 |
|---|---|
|
时差（PTTp，PTTf）范围 |
0〜1999ms（随着BPM的增加而减少） |
| 时差（PTTp，PTTf）分辨率 | 1毫秒 |
| 时差（PTTp，PTTf）精度 | ±1毫秒 |
