WPI DAM80交流放大器，DAM80细胞外放大器，WPI DAM80交流细胞外放大器

WPI DAM80交流放大器，DAM80细胞外放大器，WPI DAM80交流细胞外放大器简介

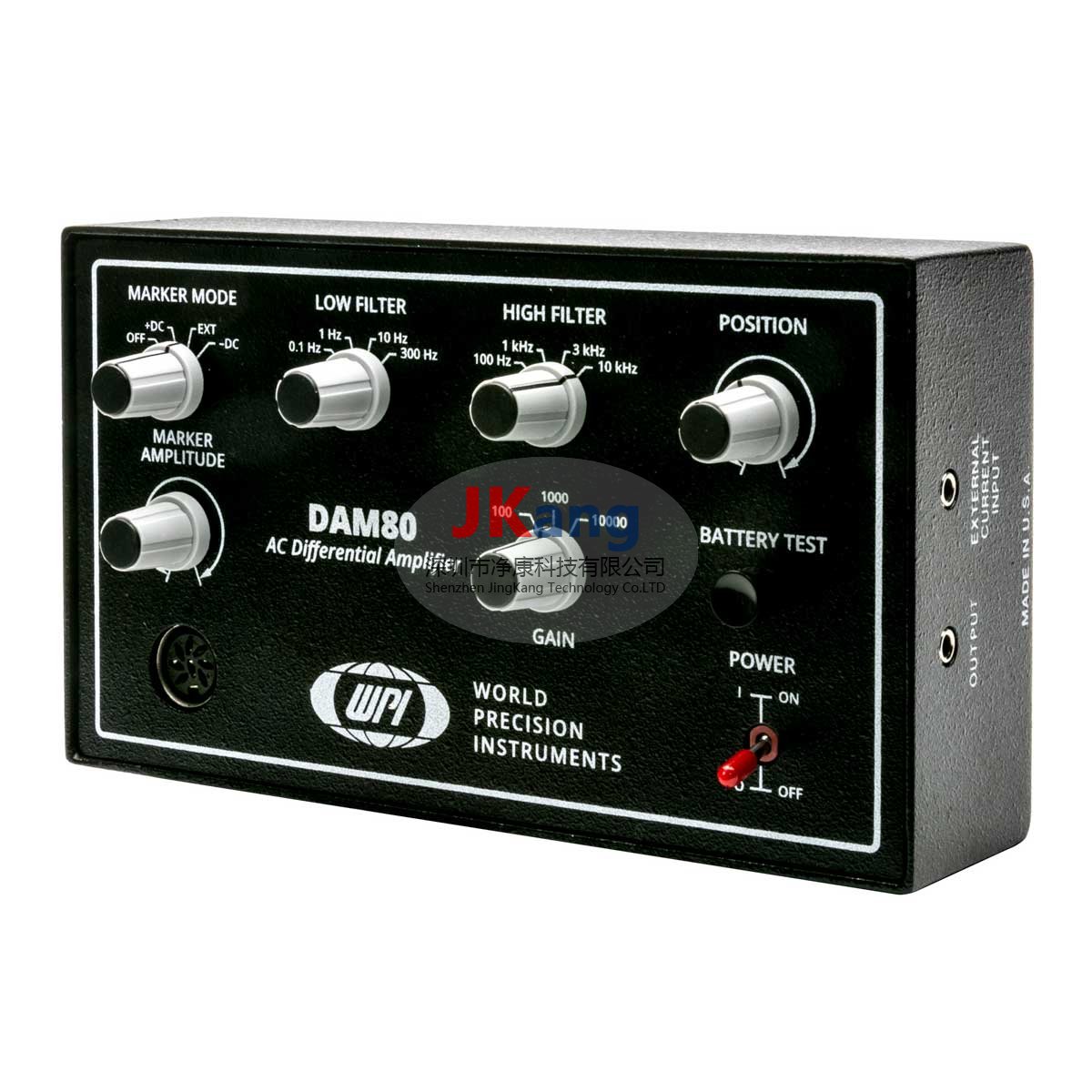

WPI DAM80交流放大器，DAM80细胞外放大器，WPI DAM80交流细胞外放大器是唯一一个交流放大器，具有的特征包括一个远程、低噪音的前级放大器，它可以安装在微操上用于近距离、在体、皮层记录、组织切片或其它使用高阻抗玻璃或金属微电极的应用场合。

WPI DAM80交流放大器，DAM80细胞外放大器，WPI DAM80交流细胞外放大器特征包括：

输入模式：交流电或直流电

输入配置：差分/单端

增益范围：100-10K (AC), 10-1K (DC)

高/低滤波：是

偏移位置控制：是

远程前级：不是

电流发生器：不是

输出连接器：BNC

标准输入连接器：无端头线

电源提供：(2) 9V碱性电池

● 外部指定控制或在面板上进行手动操作产生电流用 于组织标记，或有限的离子电泳和细胞刺激；

● 内置电池测试功能；

● 使用WPI公司3485、3484等可选固定配件可以非常 方便地将放大器放置于固定的工作区域内。



内部噪音极低

超静音直流电源-无需交流电

本质上对接地回路的敏感性低

占地面积小

高性价比

静电放电保护！

应用领域



放大金属电极的生物电势

脑片场刺激

EAG（脑电图）

ERG（视网膜电图）



WPI的DAM系列放大器是细胞外电位放大的行业标准。这些电池供电的生物放大器设计有紧凑的底盘轮廓，使用户能够将单元放置在距离制备更近的位置，从而将导致噪声的长引线长度最小化。每个放大器都配备了可选的高低滤波器，以及一个位置控制以抵消在录制过程中可能产生的电势。

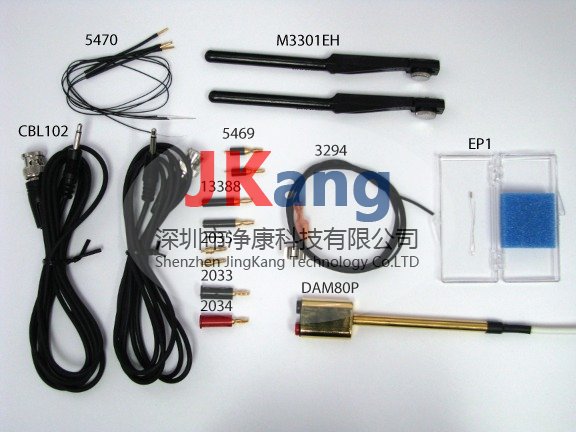

DAM80启动套件包括如图所示的组件。



远程主动后台

DAM80仅是交流放大器，其特征是具有非常低噪声的前端探头，可以将其安装在微操纵器中以进行近距离皮层记录，从而可以从高阻抗玻璃或金属微电极进行细胞外记录。该单元还提供用于组织标记的门控电流。对于玻璃微电极，建议使用微电极支架MEH7W-XX（另售）。



当前这一代

DAM80非常适合门控或手动电流产生，用于组织学标记，离子电渗疗法或细胞刺激。它包括一个非常低噪声的远程有源前端，可用于使用玻璃或金属电极进行非常高阻抗的放大。



可移植性

DAM系列放大器可用作任何桌面上的独立单元，或使用可选的夹具安装硬件将它们方便地放置在工作区域内。或者，可以使用机架安装套件（＃3484）将一对放大器安装到标准设备机架中。提供各种挂钩配件来配置您的应用程序。

WPI DAM80交流放大器，DAM80细胞外放大器，WPI DAM80交流细胞外放大器技术参数：

输入阻抗	10 12     Ω,普通模式和差分模式
输入泄漏电流	50 pA (典型)
最大差分信号	± 2.5 V (DAM 50)
增益	AC: 100x, 1000x, 10000x DC: 10x, 100x, 1000x (DAM50
共模抑制比	100 dB @ 50/60 Hz
输入电容	20 pF
交流电模式噪音	0.4μV RMS (2μV p-p) 0.1-100 Hz
交流电模式噪音	2.6μV RMS (10μV p-p) 1 Hz-10 kH
直流电模式噪音（DAM50)	7.5μV RMS (30μV p-p) 3-10 kHz
带宽滤波设置
交流电模式	低频, 0.1, 1, 10, 300 Hz
交流电模式（DAM80）	高频, 0.1, 1, 3, 10 kHz
直流电模式（DAM50）	高频, 0.1, 1, 3, 10 kHz
输出接头	BNC用于DAM50；3.5毫米电话接头用于DAM80；
输出电压摆幅	±8 V
输出阻抗	470 Ω
电池测试	声音提示
校准器信号	10 Hz方波
位置	大约 250 mV
电流源	0 - ±50μA, 可变
DAM80：直流发生器
外部指令	输入电压+/-10伏指令
交流或直流波形	最大±50µA，幅度@200K欧姆
电池	2 x 9V碱性电池(包含)
尺寸
DAM50	20.3 x 10.2 x 4.4 cm
DAM80	17.8 x 10.2 x 4.4 cm
运输重量	1.6 kg

WPI DAM80交流放大器，DAM80细胞外放大器，WPI DAM80交流细胞外放大器选型表：

	DAM50	DAM80
输入模式	交流/直流	交流电
输入配置	差分/单端	微分
增益范围	100-10,000（AC） 10-1,000（DC）	100-10,000（AC）
高/低滤波器	是	是
偏移位置控制	是	是
电流发生器	没有	是
远程主动后台	没有	是
输出连接	BNC	3.5毫米迷你手机
标准输入连接	未端接的电线	迷你香蕉
电源	（2）9V碱性电池	（2）9V碱性电池
