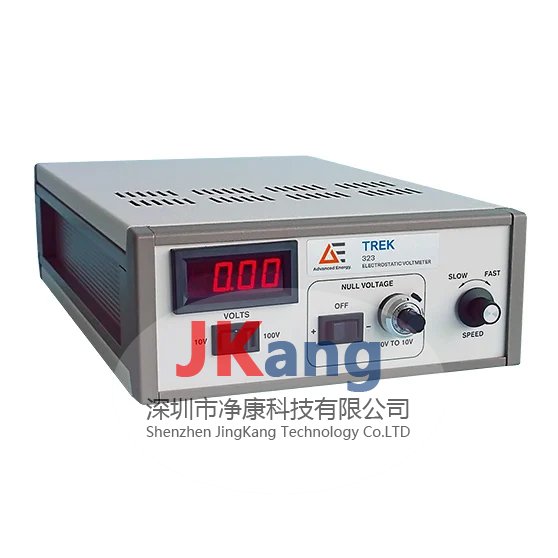

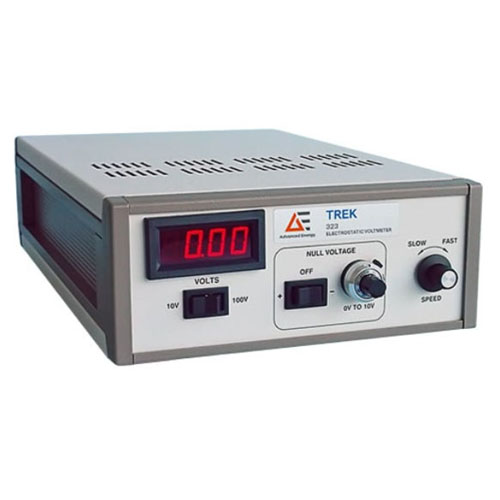

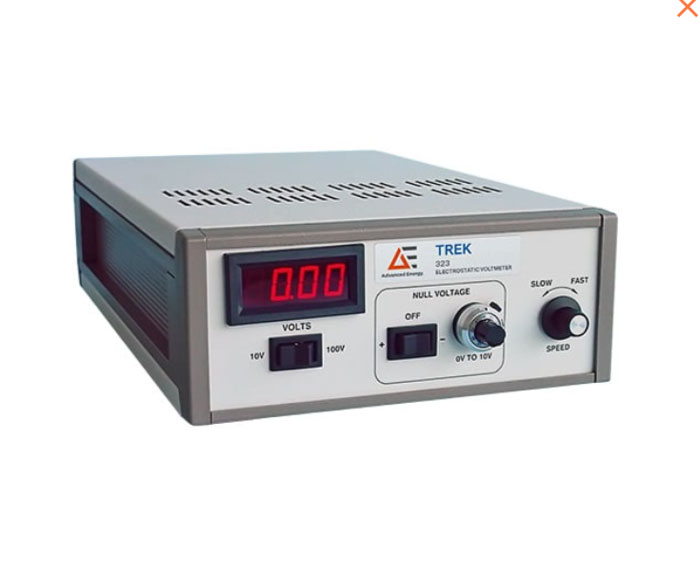

TREK 323静电电压表,TREK 323静电电压分析仪

TREK 323静电电压表,TREK 323静电电压分析仪

型号:323 类别: 测试测量 品牌:美国Trek pdf资料: TREK 323静电电压表,TREK 323静电电压分析仪.pdf
采购热线:0755-28917660  15813841944 在线咨询产品    TREK 323静电电压表,TREK 323静电电压分析仪在线咨询QQ:274798107
Trek 323 是一种多功能仪器。用于各种静电应用,包括材料评估、驻极体研究、磁盘驱动器组件上的电荷积累以及其他极其敏感的 ESD 敏感组件。

Trek 323 具有调整功能以补偿许多敏感的测试条件。响应速度控制调整交流响应的速度/噪声折衷。并且漂移/间距零点调整可最大限度地减少零偏移电压随着探针到测试表面间距的变化而发生的变化。

好处

使用低阻抗探头传感器,确保在高湿度和污染环境(例如空气中的灰尘、碳粉、离子和化学品)中保持高精度
通过 1:1 电压监控器输出和 10:1 或 20:1 电压监控器输出的开关可选比例监控检测到的输出电压
与各种形状的探头(例如圆形、方形)一起使用

TREK 323静电电压表,TREK 323静电电压分析仪特征
  • 灵敏度:5 mV
  • 漂移间距/零点调整
  • 响应速度控制
  • 可用的附加探头

TREK 323静电电压表,TREK 323静电电压分析仪规格:
  • 测量范围:0 至 ±100 V DC 或峰值 AC
  • 直流精度:优于满量程的 0.05%
  • 响应速度(10% 到 90%):100 V 步进小于 300 ms(可调)
  • 灵敏度:5 毫伏

  • 输出 :缓冲的 0 至 ±10 V 输出提供测量电压的表示
  • 比率 :测量电压的 10:1 或测量电压的 20:1(开关可选)
  • 输出电流:5毫安

  • 电压显示:3.5位LED显示屏
  • 范围:开关可选 ±10 V 或 ±100 V 满量程
  • 分辨率:10 V 范围:0.01 V
  •              100 V 范围:0.1 V
  • 高 x 宽 x 深:108 x 223 x 380 毫米(4.25 x 8.75 x 15 英寸)
  • 重量:3.6 公斤(8 磅)
  • 交流电源线插座:带一体式保险丝座的标准三相电源线
  • 线路供应:工厂设置为两个电压范围之一:90 至 127 VAC 或 180 至 250 VAC,48 至 63 Hz(订购时指定)

典型应用

  • 材料评估
  • 驻极体研究
  • 磁盘驱动器组件上的电荷积累

TREK 323静电电压表,TREK 323静电电压分析仪

EPA 条例 40 CFR 86.1312-2007
323 型符合环境保护署 (EPA) 对静电监测器的描述要求;标题 40 第 86 部分 - 新的和在用的公路车辆和发动机的排放控制。特别是 40 CFR 86.1312-2007 - 过滤器稳定和微量天平工作站环境条件、微量天平规格以及颗粒物过滤器处理和称重程序。

该 EPA 排放控制法规描述了测量车辆排放中积聚在过滤器上进行称重的微粒的程序。在称重过程中,Po-210 源等静电中和器用于中和过滤器上积聚的任何可能干扰过滤器称重的电荷。为确保 Po-210 源(或其他静电中和器)正常运行,在称重前使用静电监视器测量过滤器上的剩余电荷。滤波器上的静电荷需要小于±2V DC,这需要使用具有足够低电压分辨率、低零偏移和良好灵敏度的静态测量设备。具有 0.01V 分辨率和 5mV 灵敏度的 323 型满足这些要求,以确保 EPA 规定 40 C 要求的准确和可重复的测量。
