European Spine Phantom骨密度模体,QRM-ESP脊柱体模

欧洲脊柱QRM-ESP模体现已成为十多年来脊柱骨密度定量质量控制(准确性和重现性)的标准。它的设计通过其外部测量和内部腰椎插入物实现了高度的拟人化,从而可以在DXA和QCT中使用标准的患者方案。

德国QRM-ESP骨密度模体,QRM-ESP脊柱模体的主体由水当量树脂组成,三种填充物中均含有不同量的羟基磷灰石(CaHA),可覆盖所有年龄组海绵骨密度和皮质骨密度的全部生理范围。


  • DXA和QCT骨密度测定的国际标准
  • 多中心研究或单中心测试的必备工具
  • 三块椎骨骨矿物质含量不同



几十年来,欧洲脊柱体模 一直是 脊柱骨密度测定(BMD)的质量控制、准确性和可重复性测量的标准。
通过其外部尺寸沿着内部腰椎的几乎拟人的设计,允许在DXA和QCT中根据标准患者方案进行测试 。

体模主体由水等效树脂组成,三个衬垫含有不同量的羟基磷灰石(HA),以覆盖所有年龄组的海绵和皮质骨密度的全部生理范围。



体模验证以下量的再现性和准确性:

  • DXA的骨矿物质含量(BMC)(g)
  • DXA的骨矿物质面积密度(BMD)(g/cm 2)
  • DXA的投影面积(A)(cm2)
  • QCT的骨小梁和皮质骨矿物质密度(g/cm 3)
  • QCT的皮质厚度(mm)
  • QCT定位精度。

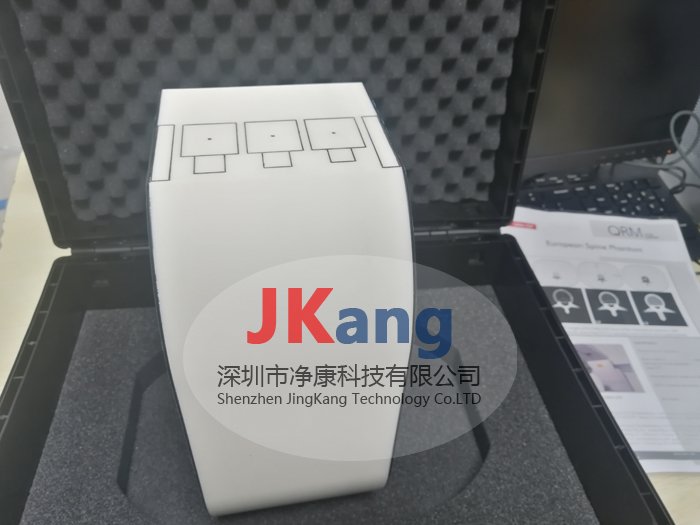

European Spine Phantom骨密度模体,QRM-ESP脊柱体模

European Spine Phantom骨密度模体,QRM-ESP脊柱体模

European Spine Phantom骨密度模体,QRM-ESP脊柱体模

European Spine Phantom骨密度模体,QRM-ESP脊柱体模

QRM-ESP骨密度模体,QRM-ESP脊柱模体

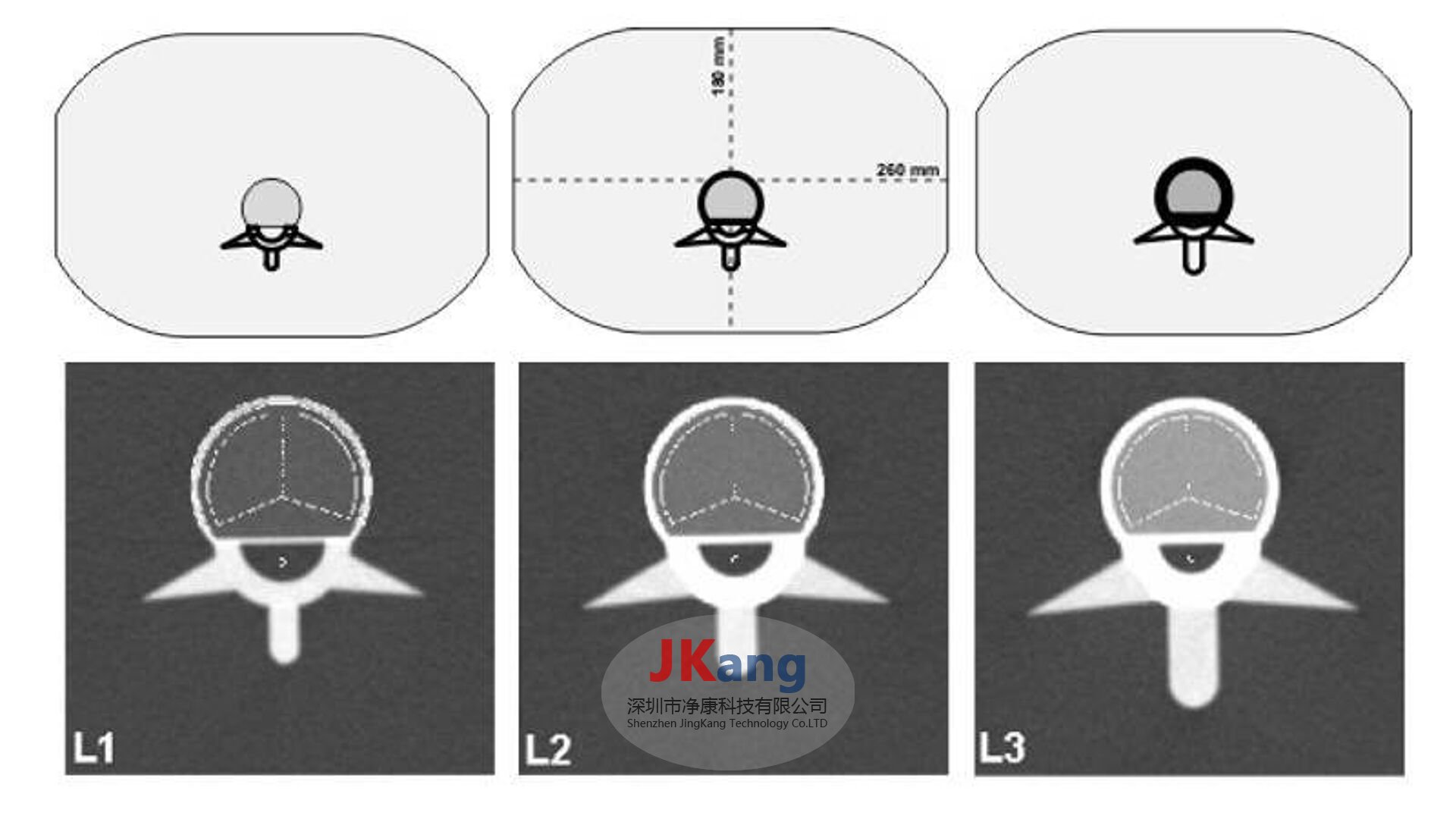

QRM-ESP脊柱模体三个脊椎插件的横断面剖视图

    L1 松质骨: 50 HA (mg/cm3 ) 皮质骨: 800 HA (mg/cm3 )
    L2 松质骨: 100 HA (mg/cm3 ) 皮质骨: 800 HA (mg/cm3 )
    L3 松质骨: 200 HA (mg/cm3 ) 皮质骨: 800 HA (mg/cm3 )

QRM-ESP脊柱模体三个脊椎插件的横断面剖视图





QRM-ESP骨密度模体,QRM-ESP脊柱模体参数:

    模体主体材料:水&组织等效塑料
    松质骨密度:50,100,200 HA(mg/cm3) 以定量CT(QCT)系统为基准
    脊柱面积密度(AP位):0.5, 1.0, 1.5 (g/cm2)
    皮质结构及脊柱内羟基磷灰石(HA)含量:400, 800 HA (mg/cm3)
    准确性(公差):指定值的3%左右;标准值的1%左右
    模体尺寸:长260mm x 宽180mm(± 2mm)的近椭圆形   高度为 110mm
    模体重量:4300g


德国QRM-ESP骨密度模体,QRM-ESP脊柱模体可用于检测以下量化指标的重复性及准确性进行:

    双能骨密度测量(DXA)测量下的骨矿物质密度(BMC)
    双能骨密度测量(DXA)测量下的骨矿物质面积密度(BMD in g/cm2)
    双能骨密度测量(DXA)测量下的投影面积(A in g/cm2)

QRM-ESP骨密度模体,QRM-ESP脊柱模体

European Spine Phantom骨密度模体,QRM-ESP脊柱体模
