Metrolab THM1176高斯计,THM1176高斯计

Metrolab THM1176高斯计,THM1176高斯计

型号:Metrolab THM1176 类别: 质控仪器 品牌:瑞士Metrolab pdf资料: Metrolab THM1176高斯计,THM1176高斯计.pdf
采购热线:0755-28917660  15813841944 在线咨询产品    Metrolab THM1176高斯计,THM1176高斯计在线咨询QQ:274798107
瑞士Metrolab THM1176高斯计,THM1176高斯计
瑞士Metrolab THM1176高斯计,THM1176高斯计唯一的手持式3轴霍尔磁强计系列

瑞士Metrolab THM1176高斯计,THM1176高斯计将专业霍尔仪器的性能与消费类USB设备的可用性相结合。

其范围从μT到20T,直流到1kHz,精度为±1%。它同时测量磁场的所有三个轴,因此无论您如何握住探头,您都可以获得真实的场强读数。整个仪器已被简化为带有少量脂肪点的电缆,可直接插入PC或电池供电的掌上电脑。

其结果是世界上最紧凑,轻便,低功耗,随处可见和测量的任何磁力仪。

瑞士Metrolab THM1176高斯计,THM1176高斯计包括具有不同测量范围(8 mT至20 T),分辨率(nT至mT)和尺寸(0.5x2x42至16.5x5.0x2.3 mm)的传感器。选择最适合您的应用的型号 - 都是低功耗,便携式,1 KHz带宽,并且完全兼容软件。

•Metrolab THM1176用于通用型
的THM1176-MF THM1176-MF具有出色的灵活性和复杂的磁力计,具有四个量程(0.1 - 3 T),精度低至100μT(1高斯),精度为±1%。其范围适用于所有永磁体,电阻电磁体和最常见的超导磁体。其单芯片3轴霍尔传感器尺寸为16.5x5.0x2.3 mm,可在小间隙中进行3轴现场测量。即使在强烈的梯度下,微观3轴有效体积也能提供精确的测量结果。最后,旋转电流技术最小化偏移以及平面霍尔效应。

•Metrolab THM1176用于超导磁体
的THM1176-HF THM1176-HF的测量范围为20 T,校准至14 T,非常适合测量超导磁体的典型强磁场。额外的0.1,0.5和3 T范围,精度高达0.3 mT,该探头也适用于测量电阻和永磁系统。与THM1176-MF非常相似的单芯片3轴霍尔传感器将偏移和平面霍尔效应减到最小,并以强梯度提供准确的点测量。

•Metrolab THM1176用于亚毫米间隙的THM1176-HFC THM1176-HFC
具有与THM1176-HF相同的规格,但只有一个尺寸仅为0.5x2x42 mm的探头,能够进行三轴测量(以前不可能) - 例如转子和大型旋转机械的定子。你相信你的计算模型有多少?现在你可以测量它!

•Metrolab THM1176用于边缘场的THM1176-LF THM1176-LF
具有8 mT量程,±20μT精度,±2μT分辨率和6x3.4x3 mm的有效体积,非常适合测量涉及弱磁场的环境干扰,通常是边缘场。

桌面,手持和Duo套件

如果您只想将磁力计插入计算机的USB端口,则需要桌面套件。手持套件及其可选电池供电的手持式计算机可以从实验台到现场进行测量 - 当然,您仍然可以在计算机上使用该仪器。如果您需要两个探头的功能,Duo套件提供了一个实用且经济高效的套件,带或不带手持式计算机。

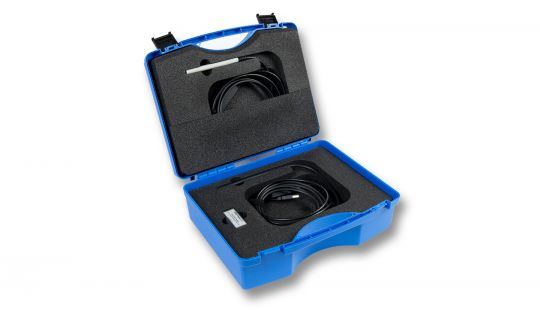

所有套件都包含一个零高斯腔和一张带手册的CD,适用于Windows和Mac的软件以及所有LabVIEW源代码。手持套件包括一个带手持电脑的手提箱,充电器,适配器和电缆。
计算机接口符合USB,USBTMC / USB488,DFU,SCPI和VISA标准,并且与基于Windows,Macintosh和Linux的计算机兼容。

有效的软件

提供的软件显示总场及其x,y,z分量,而“3D Compass”允许直接显示矢量方向。也可以数字和图形方式显示FFT,RMS或峰峰值计算。

用户可完全控制所有测量参数,如采样率,触发模式和数据平均。视觉和听觉警报可用于指示测量超出界限时。最后但并非最不重要的是,测量可以记录到文件中,以任何可用的显示模式进行回放,或者使用例如Excel或Matlab进行进一步分析。

出生地图

其3轴功能,紧凑的外形尺寸,小的有效体积和简单的可编程性使THM1176成为现场测绘的理想磁强计。这适用于手动标记“5高斯线”以及整个体积与复杂的3轴现场测绘夹具的系统映射。最后但并非最不重要的一点是,它现在 - 首次 - 通过将一系列仪器插入USB集线器来构建霍尔传感器阵列。多个传感器的额外成本常常被夹具的机械复杂性降低所抵消。其他重要优势包括更快的扫描速度,更好的定位精度和更好的重现性。

THM1176高斯计细节,细节,细节...



THM1176高斯计



注意细节可确保您以最少的大惊小怪获得准确的测量结果。自动量程自动选择您需要的量程,并且自动温度补偿可最大限度地降低温度波动的影响。不同的触发模式旨在支持信号平均,交流测量或与外部事件的同步。结果可以以T,mT,μT,nT,kG,G,mG或等效的核磁共振频率显示 - 适用于特定模型。零点偏移可以通过包含零高斯腔容易确定,并存储在闪存中。固件可以由用户升级。即使传感器和电子元件之间的信号线经过专门设计,以尽量减少感应效应。

Metrolab THM1176高斯计,THM1176高斯计

Metrolab THM1176高斯计,THM1176高斯计

Metrolab THM1176高斯计,THM1176高斯计

Metrolab THM1176高斯计,THM1176高斯计

瑞士Metrolab THM1176高斯计,THM1176高斯计典型应用

•紧凑,轻便,低功耗,坚固且易于使用
•同时测量所有三个磁场轴
•范围从nT到20 T
•校正温度漂移和非线性
•用作计算机外围设备或手持式仪器
•精密,易于使用的软件
•允许构建探针阵列
•包括所有软件源代码
