TO16低对比度细节检测模体,Leeds TO16模体,TO20模体

TO16低对比度细节检测模体,Leeds TO16模体,TO20模体

型号:TO16 类别: 科研模型 品牌:英国Leeds pdf资料: TO16低对比度细节检测模体,Leeds TO16模体,TO20模体.pdf
采购热线:0755-28917660  15813841944 在线咨询产品    TO16低对比度细节检测模体,Leeds TO16模体,TO20模体在线咨询QQ:274798107
TO16低对比度细节检测模体特点:
1、低对比度细节模体用于快速定量检测影像成像质量,可以用于X射线放射影像系统和CR系统;
2、这些测试对象旨在快速定量评估图像质量。 结果可以绘制在阈值检测指数曲线上。
TO16低对比度细节检测模体符合新WS标准


TO16低对比度细节检测模体技术参数:
直径250mm,厚度10mm
圆板中有12组不同细节点,每组中有12个不同直径的细节点,直径从0.25m到11mm
144个细节点的对比度范围从0.0014到0.924(在75kV和1.5mm铜滤过的条下)
144个细节(12×12对比细节)
尺寸范围11mm至0.25mm
对比度范围0.0014至0.924 (在75kV,1.5mm Cu过滤条件下)

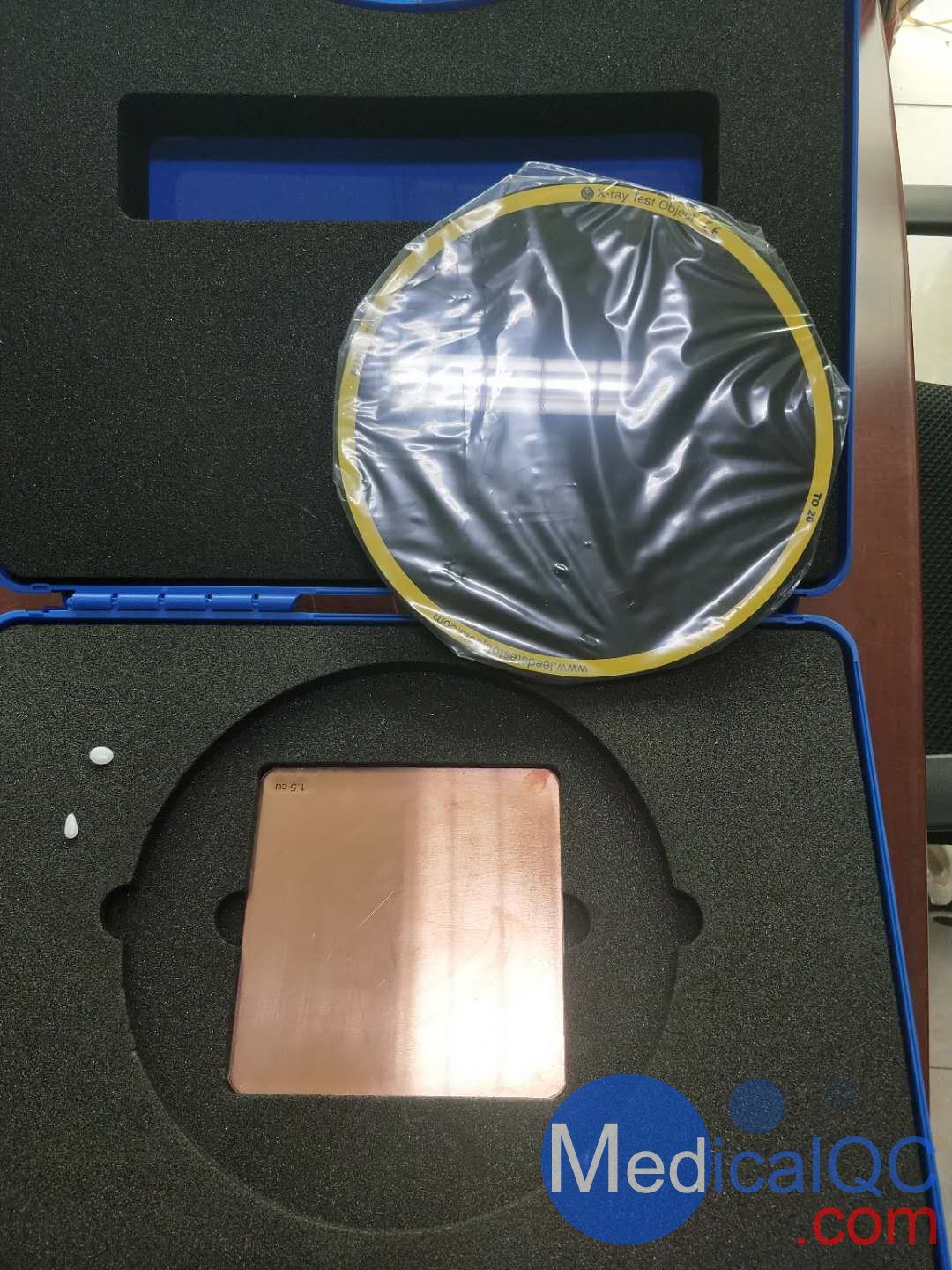

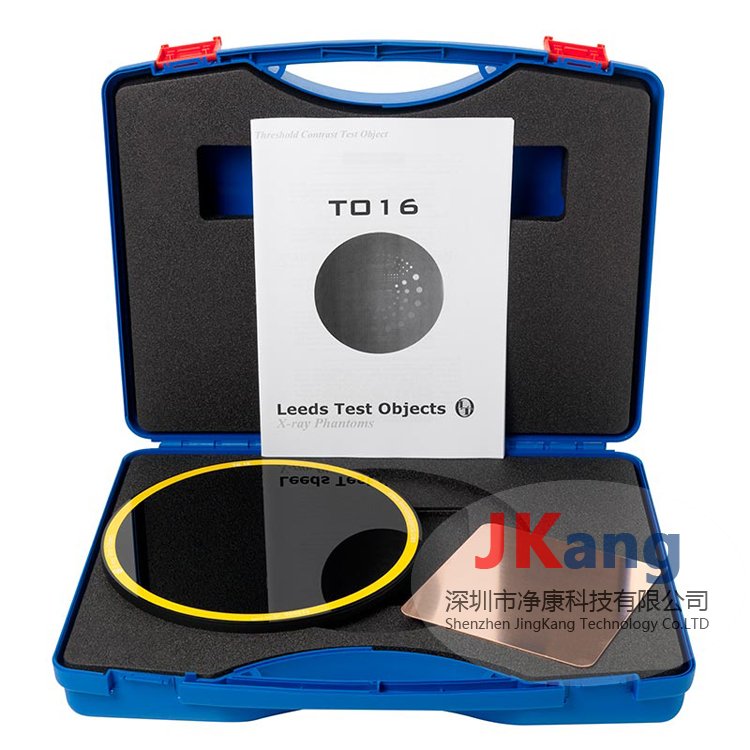

TO16低对比度细节检测模体,Leeds TO16模体

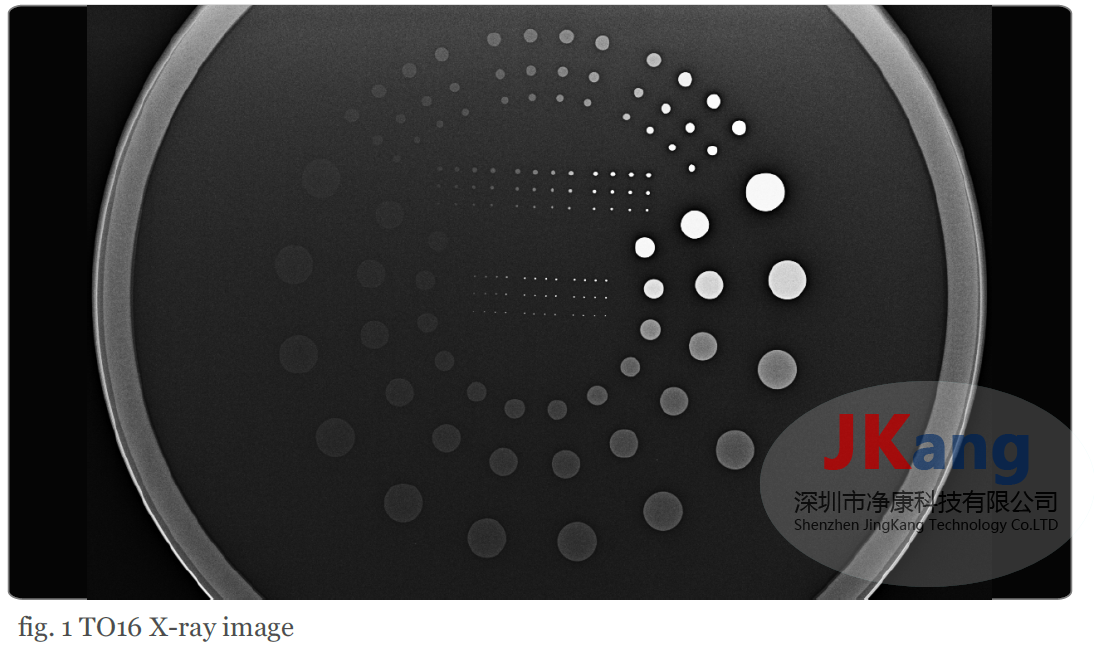

TO16低对比度细节检测模体分布细节图

TO16低对比度细节检测模体,Leeds TO16模体

TO16低对比度细节检测模体,Leeds TO16模体

TO系列对比度细节模体专为图像质量的快速定量评估而设计。评估结果可以绘制在阈值探测指标曲线上。TO 16型对比度细节模体应用于计算机数字X线摄影系统上。每个细节规格上分布有12个对比度检测图样。
Leeds TO16模体是厚10mm, 直径250mm的圆板,可显示包括144个圆形可探测细节,分12组,每组包含不同细节直径,同一直径对应12个对比度,不同射线能量由不同对比度。
144组可探测细节(12组*12个对比度)
直径范围:11.1mm 至 0.25mm
对比度范围:0.0014至0.924 (75kV、1.5mm铜滤片条件下)

随着技术的发展,直接数字化成像系统(DR)在临床已经得到很大的普及,相比较屏片系统,一台调试较好的DR设备具有较高的曝光宽容度和检测量子效率(DQE),而且通过改善探测器的DQE可以达到提高图像质量和降低病人剂量的双赢。DR设备通常具有受检者剂量计算功能,但其图像质量情况却很难定量和定性地评价,TO 16模体是为评价DR设备阈值对比度细节探测能力(TCDD)而设计的模体,进而反应该系统的信噪比和低对比度分辨力,医院技师和质量控制人员定期对TCDD进行检测,结合剂量情况,可对DR设备整体性能作出综合评价。
医院技师和质控人员定期用TO 16模体测试数字成像系统的TCDD,可以即定量又定性的分析评价低对比度分辨力,再结合数字成像系统本身提供的受检者的剂量情况,可以综合评价成像系统的性能,以保证系统始终处于较好的工作状态。
L医院技师和质控人员定期用 Leeds TO16 模体测试数字成像系统的TCDD, 可以即定量又定性的分析评价低对比度分辨力, 再结合数字成像系统本身提供 的受检者剂量情况, 可以综合评价成像系统的性能,以保证系统始终处于较好的工作状态。


Leeds To20模体与Leeds TO16模体相似,两种检测器件(模体)均为一个直径250mm和厚度10mm的圆形板,板中有12组不同细节尺寸排列,每个有12个直径相同的细节,12组的细节直径尺寸从0.25mm到11mm的变化范围,共有144个细节得到从0.0014到0.924(在75kV和1.5mm铜滤过条件下)12组不同对比度范围。

两种检测器件均可以提供60、65、70和80kV在1.5mm铜滤过条件下获取的影像12组不同对比度范围值。其最终测量结果可显示一个阈值探测指数曲线图。

TO系列对比度细节模体专为图像质量的快速定量评估而设计。评估结果可以绘制在阈值探测指标曲线上。

TO 20型对比度细节模体应用于数字X射线透摄、CR及DR系统。每个细节规格上分布有12个对比度检测图样。

TO16低对比度细节检测模体,Leeds TO16模体

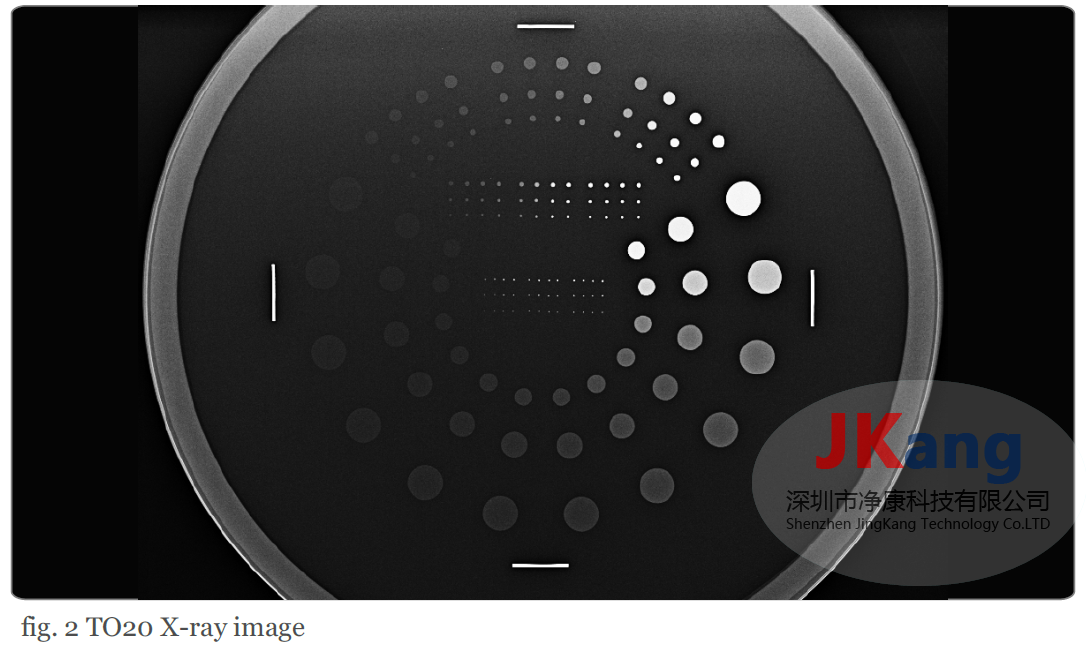

TO20低对比度细节检测模体,Leeds TO20模体

TO20低对比度细节检测模体,Leeds TO20模体
