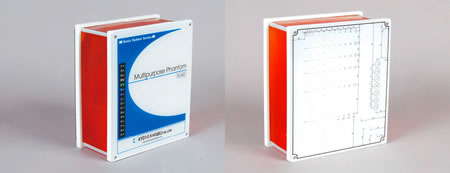

N-365超声综合性能模体,N-365超声性能检测模体

N-365超声综合性能模体,N-365超声性能检测模体

型号:N-365 类别: 科研模型 品牌:日本Kyoto Kagaku pdf资料: N-365超声综合性能模体,N-365超声性能检测模体.pdf
采购热线:0755-28917660  15813841944 在线咨询产品    N-365超声综合性能模体,N-365超声性能检测模体在线咨询QQ:274798107
N-365超声综合性能模体,N-365超声性能检测模体设计用于超声探头和其他设备的评估和校准。Kyoto Kagaku原创独特的幻影材料稳定且长寿命,并显示出优异的均匀颗粒状背景反射。

对日常评估和进一步研究都有用。用于对比度评估的灰度级,具有非共振柱的囊肿目标,用于几何评估的线目标,近距离(死区)分辨率,轴向和角分辨率用于扫描。模体设计为允许从所有四个侧壁扫描


N-365超声综合性能模体,N-365超声性能检测模体技术参数:

1. 通用技术参数:

•材料声速:1440 m / sec(25℃)

•材料声衰减系数斜率:0.57dB / cmMHZ

•模体尺寸: 190×220×70mm

2. 轴向分辨力,侧向分辨力:各群中最上面一条靶线分别位于深度15, 30, 50mm处,靶线直径为0.05mm,每群中靶线中心垂直间距由上而下依次为0.5, 1, 2, 3mm

3. 盲区靶群:深度范围1至10mm,(嵌入10个目标靶线)靶线直径为0.1mm,相邻两线中心距离均为5mm

4. 纵向靶群:靶线直径为0.1mm,深度范围10至200mm,相邻两线中心距离均为10mm,靶点水平间距由下而上依次为 1, 2, 3, 4,5, 10 mm

5. 模拟囊肿:直径分别为1, 2, 3, 4mm,轴向目标深度10, 30, 50, 70, 100, 150mm

6. 灰度:目标深度20mm,直径为10mm,相邻目标圆心距为12.5mm

7. 回声反射性:7阶


N-365超声综合性能模体,N-365超声性能检测模体
N-365超声综合性能模体,N-365超声性能检测模体

N-365超声综合性能模体,N-365超声性能检测模体操作注意事项

1. 在定期检测之前,需打开超声波扫描仪主电源等候15分钟以上。

2. 由于声速受温度影响,温度越高,声速越慢,要确保需扫描的模体温度与模体壁上热导体上显示的模体温度一致。

3. 为了稳定温度,建议在扫描前将模体放置在与进行扫描地点同等室温条件下6小时。

4. 确保与扫描物处于垂直位置,当靶群显示为最小时记录图像,(或者识别最高分辨力。)

5. 在您第一次检测时,找到最佳增益,以便所有灰度级靶群可以清晰地显示,记录下该设置。然后将此增益用于所有其他靶群,并对之后的定期检测使用相同的设置。

6. 要监控设备的变化,请比较最近一次使用时和第一次检测时在相同设置和程序下所得的数据。
