JIMA RT RC-04分辨率测试卡,RT RC-04测试卡

JIMA RT RC-04分辨率测试卡,RT RC-04测试卡

型号:RT RC-04 类别: 质控仪器 品牌:日本JIMA pdf资料: JIMA RT RC-04分辨率测试卡,RT RC-04测试卡.pdf
采购热线:0755-28917660  15813841944 在线咨询产品    JIMA RT RC-04分辨率测试卡,RT RC-04测试卡在线咨询QQ:274798107
JIMA(日本检测仪器制造商协会),致力于关注各种检测仪器,其中包括无损检测仪器,JIMA分辨率测试卡,用于测量X射线系统的分辨率,以保证X射线系统在微米和纳米焦点的图像质量。

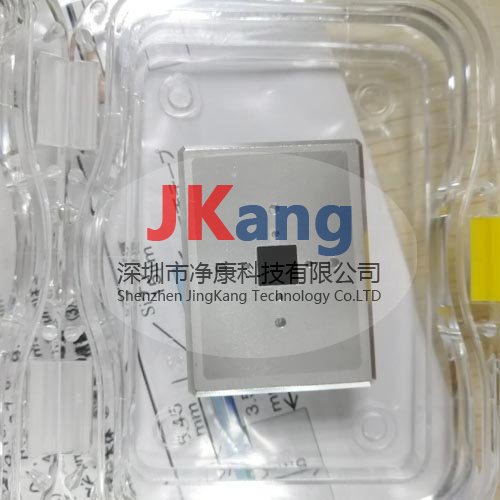

JIMA RT RC-04分辨率测试卡
  • 测试卡封装在一个防护盒中
  • 盒子的外形尺寸(W×D×T):40×30×5mm
  • 芯片尺寸(W×D×T):5×5×0.015mm
图案布局:T型

线/空间尺寸:32种规格图案,

0.1μm,0.15μm,0.2μm,0.25μm,0.3μm,0.35μm,0.4μm,0.5μm,0.6μm,0.7μm, 0.8μm,

0.9μm,1.0μm,1.5μm,2.0μm,3.0μm,4.0,5.0μm,6.0μm,7.0μm,8.0μm,9.0μm,10.0μm,









JIMA RT CT-01分辨率测试卡(专用于三维CT系统分辨率测试)

  • 测试卡封装在一个防护盒中
  • 图案布局:T型
  • 线/空间尺寸:5种规格图案,
3μm,4μm,5μm,6μm,7μm



JIMA RT RC-02分辨率测试卡

  • 测试卡封装在一个防护盒中
  • 盒子的外形尺寸(W×D×T):40×30×15mm
  • 芯片尺寸(W×D×T):5×5×0.06mm
  • 图案布局:L型
  • 线/空间尺寸: 16种规格图案,
0.4μm,0.5μm,0.6μm,0.7μm,0.8μm,0.9μm,1.0μm,1.5μm,

2.0μm,3.0μm,4.0μm,5.0μm,6.0μm,7.0,10.0μm,15.0μm

 JIMA RT RC-02分辨率测试卡

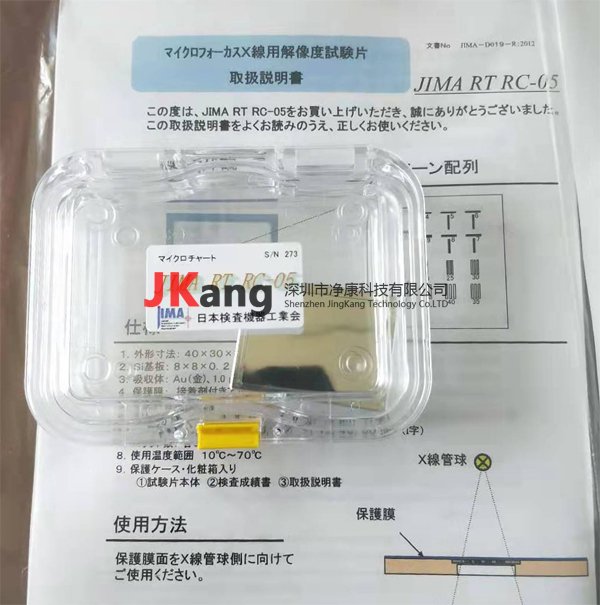

JIMA RT RC-05分辨率测试卡

  • 测试卡封装在一个防护盒中
  • 盒子的外形尺寸(W×D×T):40×30×3mm
  • 芯片尺寸(W×D×T):8×8×0.2mm
  • 图案布局:T型 (3-10μm)
  • I 型 (15-50μm)
  • 线/空间尺寸:16种规格图案,
3μm,4μm,5μm,6μm,7μm,9μm,10μm (T型)

15μm,20μm,25μm,30μm,35μm,40μm,45μm,50μm (I 型)

JIMA RT RC-05分辨率测试卡
