意大利HT I-V 400多功能IV曲线检测仪,IV400安伏曲线分析仪

意大利HT I-V 400多功能IV曲线检测仪,IV400安伏曲线分析仪

型号:I-V 400 类别: 测试测量 品牌:意大利HT pdf资料: 意大利HT I-V 400多功能IV曲线检测仪,IV400安伏曲线分析仪.pdf
采购热线:0755-28917660  15813841944 在线咨询产品    意大利HT I-V 400多功能IV曲线检测仪,IV400安伏曲线分析仪在线咨询QQ:274798107
HT I-V 400多功能IV曲线检测仪可以测量光电设备的IV特性,也可以测量其温度值和光照射功率。

HT IV 400是用于光伏系统的常规维护和定期维护的理想解决方案。使用IV曲线跟踪仪HT IV 400,可以非常快速,高效和直观地搜索系统中可能出现的故障和问题。 IV曲线追踪器HT IV 400对单个模块和模块串的IV特性和主要特性参数进行现场测量。仪器连同被测设备的IV特性一起测量其温度和入射辐射的值。

然后将获取的数据进行处理以在标准测试条件(STC)上推断IV特性,以便与模块制造商声明的标称数据进行比较,从而立即确定被测试的字符串或模块是否符合制造商声明的特性。来自模块或线串的输出电流或电压采用4端子法测量,该方法允许延长测量电缆而无需对其电阻进行任何补偿,因此始终提供准确而精确的测量。

IV 400在其内部存储器中管理着光伏模块的数据库,该数据库可以随时通过管理软件或直接在仪器上进行更新。在标准测试条件下,连同IV特性的测量和特性外推,IV 400会将获得的值与制造商声明的值进行比较,立即提供测试的OK / NO结果。操作员不得进行任何计算,也不得进行任何困难的操作。仪器自动快速进行比较

意大利HT I-V 400多功能IV曲线检测仪,IV400安伏曲线分析仪产品特点:

  • 测量光伏组件输出电压高达1000VDC
  • 测量光伏组件输出电流10ADC
  • 测量电池温度(外部PT1000探头)
  • 测量太阳辐射[ W/m2 ]
  • 测量光伏组件直流输出功率
  • 电池模板电阻测量
  • 数字和图形可视化的I-V曲线
  • 四线测量方法
  • 执行STC标准(1000W/m2,25℃)直接比较,并判别显示行/不的测试结果
  • 内部定制数据库具备多达30个不同的光伏组件参数
  • 内部存储器保存数据结果
  • 光学/ USB接口界面的PC连接
  • 说明图片展示帮助信息


意大利HT I-V 400多功能IV曲线检测仪,IV400安伏曲线分析仪产品参数:

直流电压

量程 [V] 分辨力 [V] 准确度
10.00~99.99 0.01                   ±(1.0% + 2.0)
100.0~999.9 0.1


直流电流

量程 [A] 分辨力 [A] 准确度
0.10~10.00 0.01                    ±(1.0% + 2.0)


功率@电压>30V,电流2A

量程 [W] 分辨力 [W] 准确度
50.0~999.9 0.001                    ±(1.0%rdg + 6.0)
1.000k~9.999k 0.1k


辐照度

量程 [mV] 分辨力 [mV] 准确度
10.0~100.0 0.1                          ±(1.0% + 5.0)


辐照度

量程 [°C] 分辨力 [°C] 准确度
0.0~100.0 0.1                           ±(0.5% + 5.0)


综合参数
机械参数
  • 尺寸:235 (L) x 165 (W) x 75 (H) mm
  • 重量:大约1.2kg(包括电池)
  • 保护等级:IP50

记忆体和通讯界面
  • 每一项测试都可以被存储
  • 记忆体:256Kb
  • PC通讯接口:感光 / USB

显示
  • 特点:图形 LCD加上 背光

电源
  • 电池:6x 1.5V type LR6, AA, AM3, MN 1500
  • 使用时间:>200次测量

环境参数
  • 标准温度:(23°C± 5°C)
  • 工作温度: 0°C ~ 40°C
  • 工作湿度:<80%RH
  • 存储温度 (包括电池):-10°C ~ 60°C
  • 存储湿度:<80%RH

参考标准
  • 安全标准:IEC / EN61010-1、IEC / EN61557-1,-2,-3,-4,-6,-7
  • 技术参考:IEC / EN61187
  • 附件安全标准:IEC 60891, IEC/EN61829
  • 绝缘等级:class 2 (双绝缘)
  • 污染等级:2
  • 使用:海拔2000m
  • 过压保护:CAT II 1000V,CAT III 300V,1000V输入保护


标准配件:
  • 即时显示模块技术特点的测试结果, 按STC标准执行I-V曲线特性描画
  • 并通过与模块制造商的额定数据对
  • 比检测可以立即判断是否合格
  • KITGSC4:一套4条4毫米香蕉电线+ 4鳄鱼夹
  • KITPVMC3:一套2个MC3连接器
  • PT300N: PT1000温度探头
  • HT304:辐射能探头
  • TOPVIEW2006: Windows软件+光学/ USB
  • BORSA2051:携带袋
  • ISO9000校准证书
  • 用户手册

可选配件:
  • KITPVMC4:一套2个MC4连接器

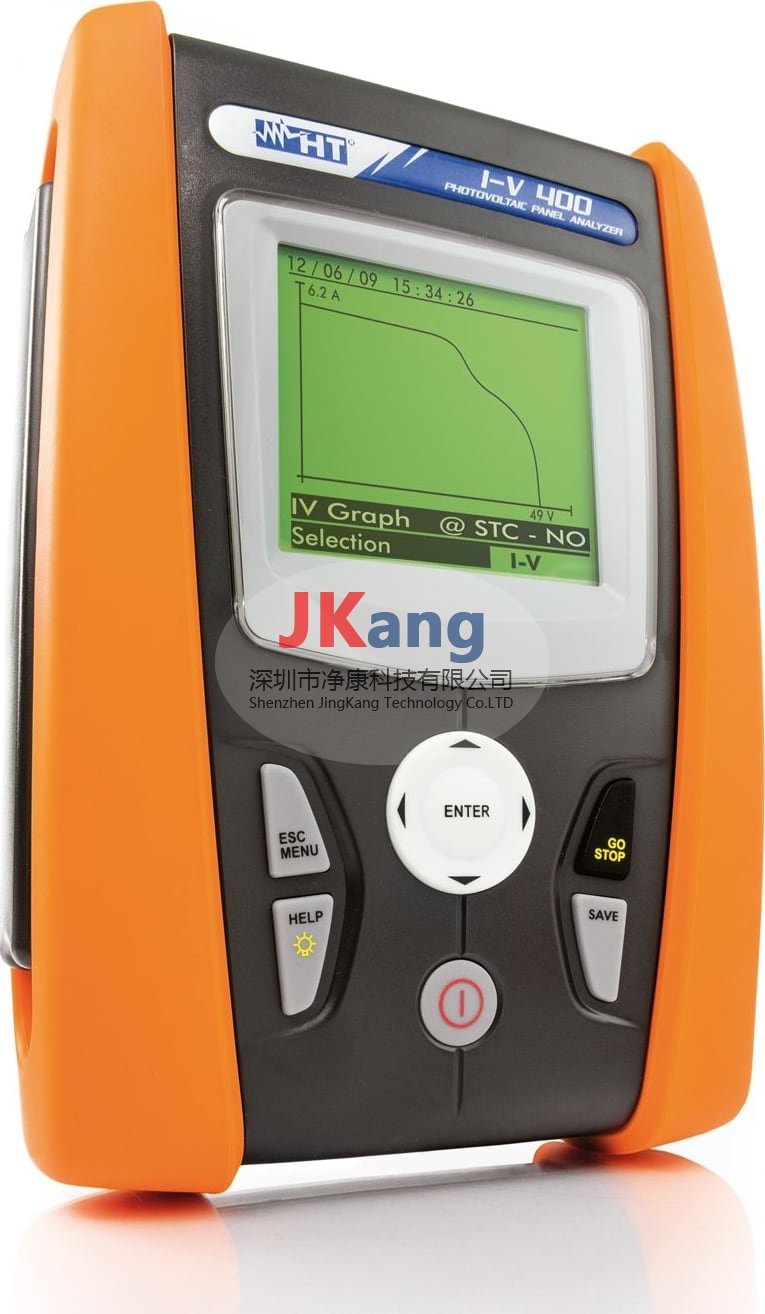

意大利HT I-V 400多功能IV曲线检测仪,IV400安伏曲线分析仪

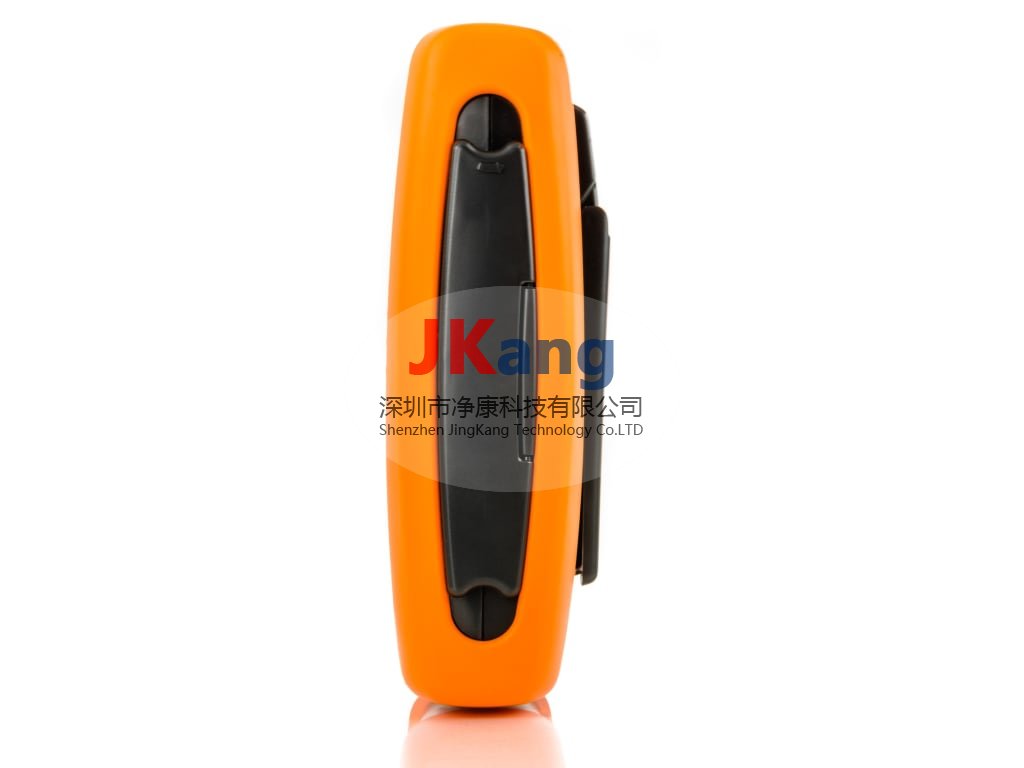

意大利HT I-V 400多功能IV曲线检测仪,IV400安伏曲线分析仪
