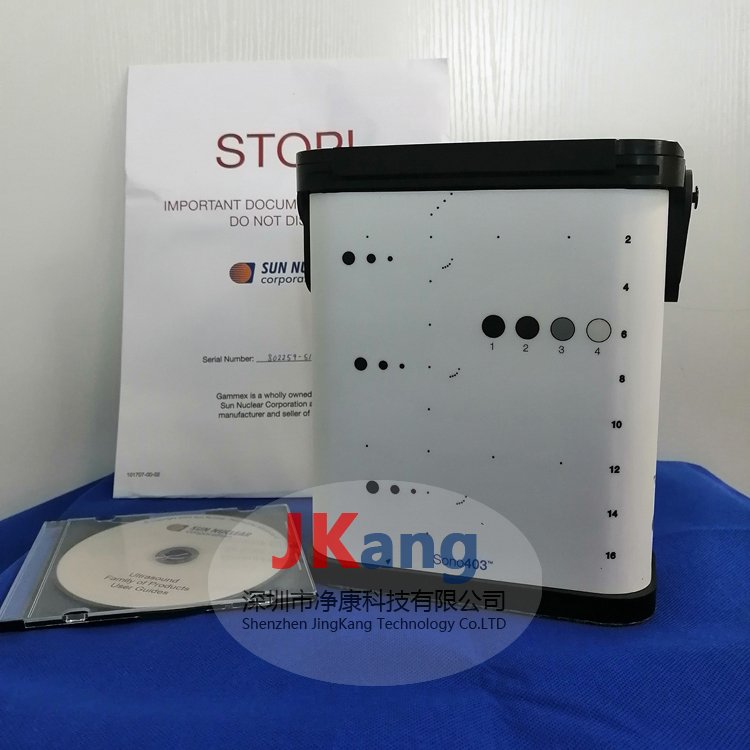

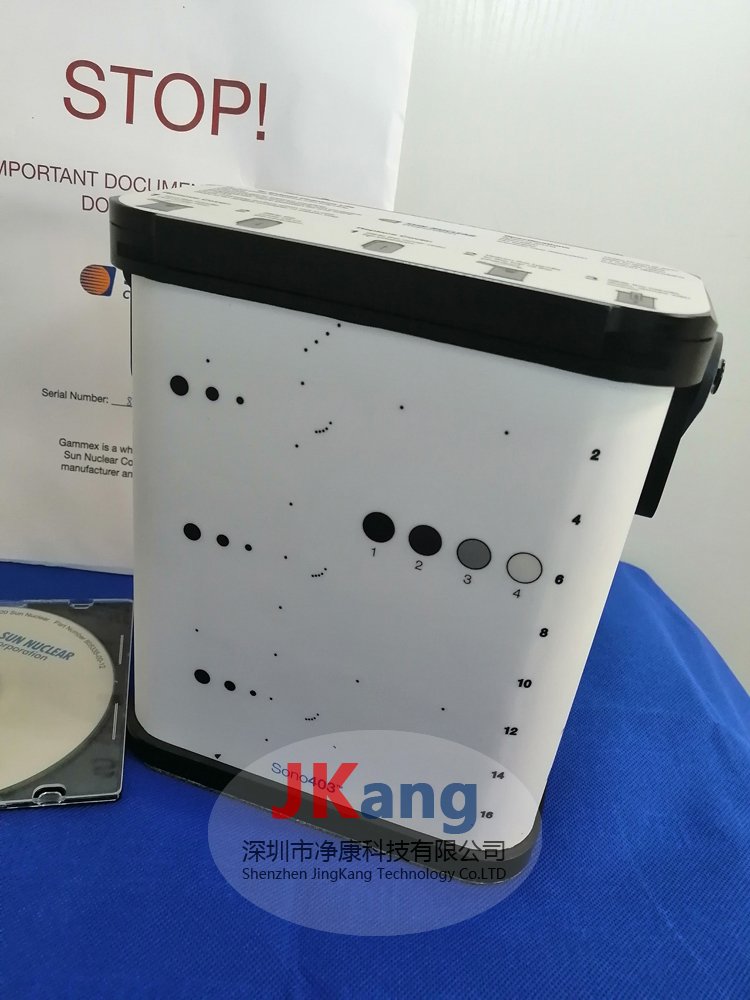

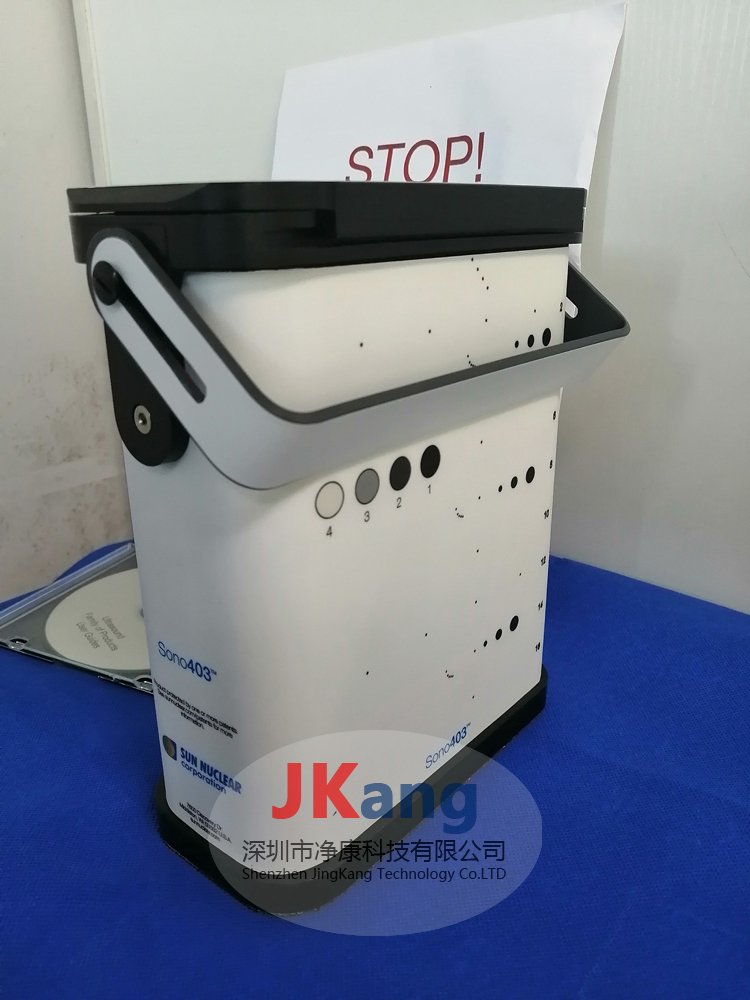

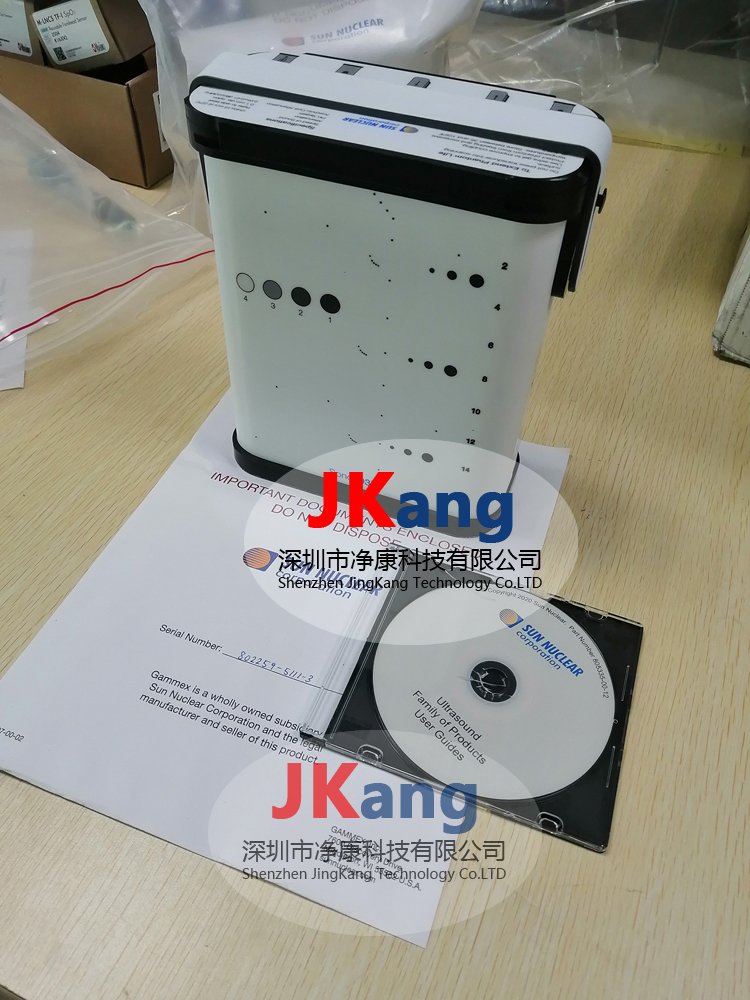

Gammex Sono403多功能体模,Gammex Sono403超声质量模体
型号：Gammex Sono403 类别： 科研模型 品牌：美国Gammex pdf资料: Gammex Sono403多功能体模,Gammex Sono403超声质量模体.pdf确保准确的筛查，诊断和监测。
对超声波系统和传感器进行高效的QA测试
用于各种应用，包括一般放射学，肌肉骨骼，心脏病学，急诊，儿科，放射治疗和手术
帮助您超过ACR，ECR，AIUM等国际程序要求
Gammex Sono403多功能体模中的组织特性使其成为测试扫描仪性能的理想选择
Gammex Sono403多功能体模,Gammex Sono403超声质量模体拥有获得专利的HE（高等效）Gel ™，为测量小型部件和腔内超声波扫描系统的图像质量提供了先进的技术。
Gammex Sono403多功能体模,Gammex Sono403超声质量模体系列提供：
由于我们的HE Gel，在2到18 MHz之间的衰减频率的近线性响应
衰减频率在8MHz以上的响应，以支持代表人体组织1,2的准确的轴向分辨率和穿透深度
绩效考核：
图像均匀
神器调查
轴向和横向分辨率
水平和垂直距离
盲区
渗透深度
信噪比
无回声和回声的质量分辨率
灰度对比度分辨率
Gammex Sono403多功能体模,Gammex Sono403超声质量模体
设计用于通用放射学，肌肉骨骼，心脏病学，急诊，儿科，放射治疗和外科应用的超声系统和传感器的QA测试
HE凝胶可以重新焕发活力，随时重新验证您的模型以加强您的投资
HE凝胶非常均匀，具有相当于人类肝脏对比分辨率的非线性参数（B / A）
HE Gel™：Gammex的多频组织模拟材料
| 衰减系数1： | 0.5或0.7dB / cm / MHz |
| 衰减随频率的变化2，3： | 在0.5dB / cm / MHz的f1.08 |
| f1.1在0.7dB / cm / MHz | |
| HE凝胶凝固点： | <0 ° C |
| HE凝胶熔点： | > 100 ° Ç |
| 频率范围2： | 2 - 18 MHz |
| 声音的速度： | 1540米/秒 |
| 特征 | Sono403 SCG | Sono403 SC | |
|---|---|---|---|
|
组织模拟材料，专利 多频HE GelTM： |
■ | ■ | |
| 扫描表面，专利复合膜： | ■ | ■ | |
| 统一评估： | ■ | ■ | |
| 几何评估： | ■ | ■ | |
| 灵敏度评估： | ■ | ■ | |
| 决议评估： | ■ | ■ | |
| 渗透深度： | ■ | ■ | |
| 死区检测： | ■ | ■ | |
| 谐波成像： | ■ | ■ | |
| 消声囊肿： | ■ | ■ | |
| 灰度目标： | ■ |
Gammex Sono模体选型表：
|
功能 |
Sono403 SCG 多功能
|
Sono410 SCG Full Contact™ |
Sono408 球形病灶 |
Sono404 SCG 微小部位 |
|
声速 1540 m/s |
√ |
√ |
√ |
√ |
|
频率范围2-18 MHz |
√ |
√ |
√ |
√ |
|
专利型复合薄膜扫描表面 |
√ |
√ |
√ |
√ |
|
线 针靶 垂直 |
20mm（深2至16cm） |
1、2和4cm（深1至15cm） |
5mm（深1至9cm） |
|
|
线 针靶 水平 |
30mm（深2至12cm） |
2cm（深2cm）、4cm （深7到13cm） |
10mm（深1和5cm） |
|
|
消声囊肿(mm) |
直径2、4、6、10mm |
12个标靶，直径 1、2、4、8mm |
|
直径1、2、4、7mm |
|
灰度(dB) |
3个标靶，直径10mm， -6、+6 和 +12 |
6个标靶，直径8mm，-6、+6 和 +12 |
3个标靶，直径7mm，-6、+6 和+12 |
|
|
Full Contact™ 弧形扫描表 |
√ |
|||
|
消声球形病灶 |
211个4mm直径病灶，垂直间距0.5cm，水平间距0.75cm；105个2 mm直径病灶，垂直与水平间距均0.5cm |
|||
|
可提供重新验证报告 |
√ |
√ |
√ |
√ |
|
超越ACR和其他协会要求 |
√ |
√ |
√ |
