Cirs 016A-BR12分辨率测试卡,016A-BR12高分辨率线对卡

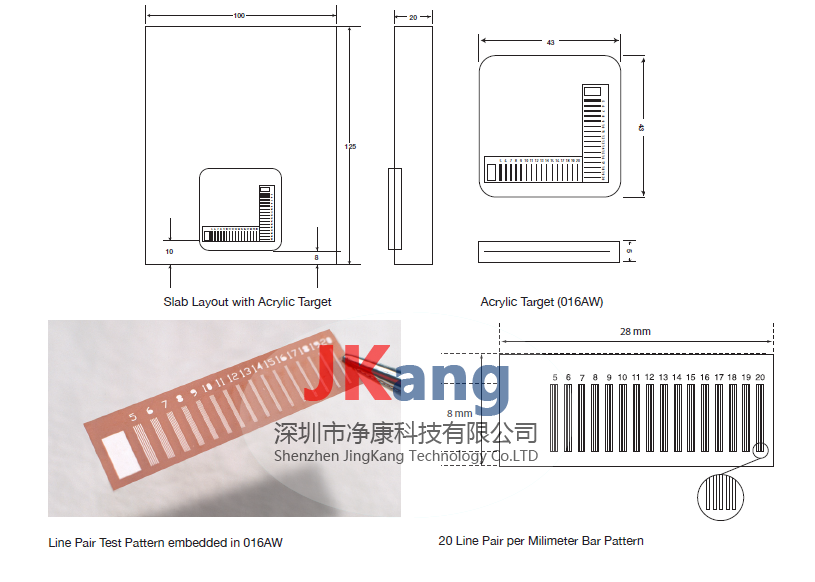

Cirs 016A-BR12分辨率测试卡,016A-BR12高分辨率线对卡包含两个 17.5 微米厚的金镍合金条形图案。这些条形图案以 90 度角定位，以便在一次曝光中评估垂直和平行于阳极-阴极轴的分辨率。靶材有 17 段，从 5 lp 到 20 lp/mm，在 20 keV 下相当于 25 微米的铅或 2.6 毫米的铝。

这些图案被永久嵌入在一个薄的丙烯酸晶片（型号 016AW）中，以保护它们免受磨损或损坏。

模体由乳房等效材料组成，并具有用于丙烯酸晶片的腔体。这种设计使条形图案能够在乳房支撑板上方 4.5 厘米和距胸壁 1 厘米处一致、可重复地定位，横向居中（美国放射学会推荐）。
