ATS570多用途内窥镜超声模体,ATS570内窥镜超声模体

ATS570多用途内窥镜超声模体,ATS570内窥镜超声模体

型号:ATS-570 类别: 科研模型 品牌:美国ATS pdf资料: ATS570多用途内窥镜超声模体,ATS570内窥镜超声模体.pdf
采购热线:0755-28917660  15813841944 在线咨询产品    ATS570多用途内窥镜超声模体,ATS570内窥镜超声模体在线咨询QQ:274798107
ATS570多用途内窥镜超声模体,ATS570内窥镜超声模体

ATS570多用途内窥镜超声模体,ATS570内窥镜超声模体是一种简单,全面的评估成像系统的方法,工作频率范围为2.25至7.5 MHz。体模设计有单丝线目标组合,用于距离测量和组织模拟不同大小和对比的目标结构。由于背景材料和目标结构的声学相似性,已经消除了由失真,阴影和增强引起的伪像。提供了从+6到-3 dB的四个灰度目标,以评估系统显示的动态范围和灰度处理性能。

ATS570多用途内窥镜超声模体,ATS570内窥镜超声模体提供了全新的改进扫描表面设计,可轻松容纳线性,扇形,内窥镜探头和机械扇形探头,例如用于直肠扫描。

ATS570多用途内窥镜超声模体,ATS570内窥镜超声模体

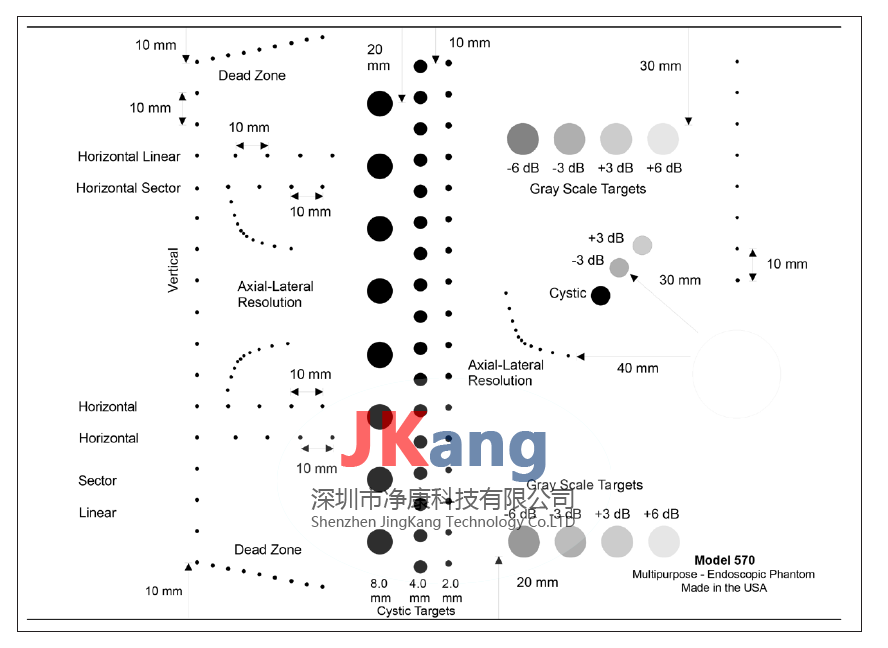

ATS570多用途内窥镜超声模体,ATS570内窥镜超声模体进行的测试:
死区或戒指(A1和A2)
水平测量校准线性(C1和C2)
水平测量校准部门(C1和C2)
灵敏度/渗透率(F)
垂直测量校准(B1和B2)
图像均匀性
功能分辨率(F1,F2)
焦点区(B1,B2或F)
轴向和侧向分辨率(E1,E2,E3)
对比度,灰度(G1,G2,G3)


ATS570多用途内窥镜超声模体,ATS570内窥镜超声模体用途:
质量控制
常规临床表现
制造
最终的QA检查
研究和发展
教学


ATS570多用途内窥镜超声模体,ATS570内窥镜超声模体
ATS570多用途内窥镜超声模体,ATS570内窥镜超声模体产品规格


一般
整体尺寸 270 x 215 x 96厘米
筑屋材料 PVC
扫描表面 2
扫描井 1
重量 4.55千克(10磅)

组织模仿材料
类型 聚氨酯橡胶
冰点 <-40°C
熔点 > 100°C
衰减系数 0.5 dB / cm / MHz±5.0%
声音的速度 23°时1450 m / s±1.0%

线目标
材料
直径
位置公差
单丝尼龙
.12 mm
±0.1 mm
垂直组
目标
间隔间距
深度
B1
17
10毫米
10-160毫米
B2
8
10毫米
10-80毫米
轴向 - 侧向
分辨率组


目标数量

区间间距

扫描表面深度
E1
标准
E2
内窥镜
E3
扫描好
6
5,4,3,2,1毫米
40毫米
60毫米
40毫米
死区组
横向位移
间隔间距
扫描表面深度
标准
内窥镜
A1
5毫米
1毫米

2-10毫米
A2
5毫米
1毫米


2-10毫米
水平线性组
目标
间隔间距数
扫描表面深度
Sandard
内窥镜
C1

10毫米

40毫米
C2

10毫米


40毫米
横向部门
目标
间隔间距数
扫描表面深度
标准
内窥镜
D1

10毫米

50毫米
D2

10毫米


50毫米

消声目标
结构
F1
F2
类型
非回声,圆柱形
尺寸
8,4,2毫米
6毫米
目标数量
27
1
深度
10 - 170毫米
30毫米
区间间距
10和20毫米
NA
灰度目标
结构
G1
标准
G2
内窥镜
G3
扫描好
类型
回声,圆柱形
直径
10毫米
10毫米
6毫米
扫描表面深度
30毫米
20毫米
30毫米
目标数量
4
4
2
相对于
背景材料的对比度(dB)
+ 6,+ 3,-3,-6
+ 3,-3
